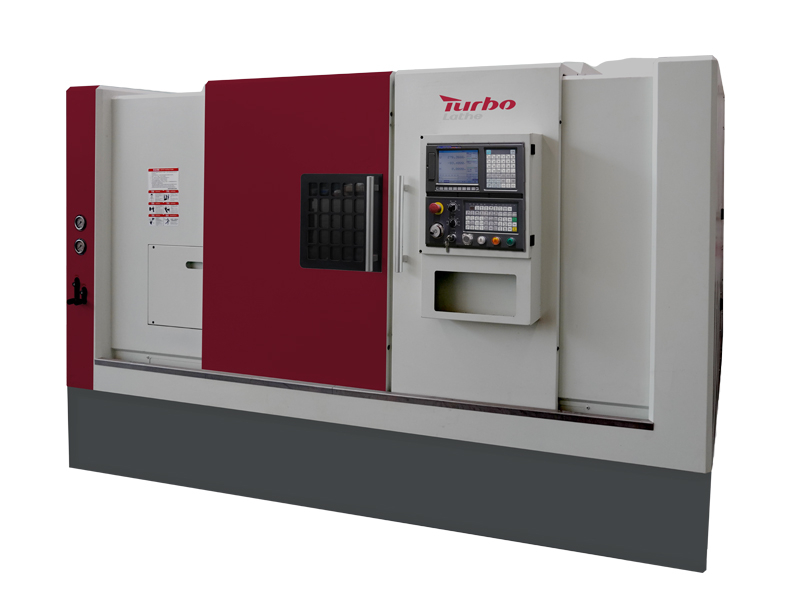

HTB850A SLANT CAMA CNC TORNO

HTB850A CNC La máquina herramienta de giro y fresado Piezas de torno Mecanía CNC Tornio para eje

HTB850A es, con mucho, el diámetro de mecanizado más grande y la longitud de todas nuestras máquinas, su máxima longitud de mecanizado de 1000 mm, de acuerdo con la longitud de mecanizado aumentada a 1500 mm, la máquina es adecuada para procesar todo tipo de Shaf y placa de tamaño pequeño y mediano. pieza de trabajo, y también podría girar varios hilos arco circular, cono circular, superficie interior y exterior del cuerpo giratorio.
Esta máquina se usa ampliamente en sanitarios, válvulas, electrodomésticos, instrumentos, automóviles, motocicletas, cojinetes, etc.

Estado de Disponibilidad:



Preguntar

REFLEJOS

Datos técnicos

ESTÁNDAR

OPCIONAL

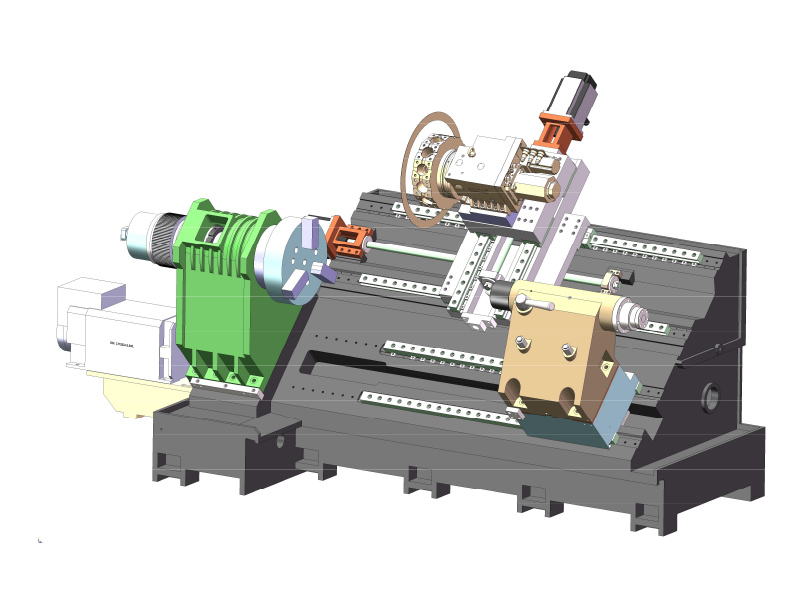

Diseño de la máquina

1. Guía lineal de Tipo Tipo de Roller de Taiwán

2. Unidad de huso de mayor velocidad

3. Excelente rendimiento de procesamiento

4. Sistema de lubricación integrada

5. Cama inclinada integral de alta rigidez

Marca del sistema de control CNC

GSK988TA es estándar

Opcional:

HNC-808D-10G

Syntec 22ta

FanUC 0i-TF Plus

Siemens 828d

Mitsubishi

Solicitud

● Piezas de precisión

● Piezas mecánicas

● Piezas de hardware

● Herramientas manuales

● Piezas médicas

● Partes de reloj y reloj

● Piezas ópticas

● Auto Piezas

● Piezas de baño

● Accesorio para bicicletas

Alimentador automático de piezas

Adoptando la conducción del sistema hidráulico, la fuerza de alimentación es grande, adecuada para alimentación de material de barra más grande y más pesado. Tiene las ventajas de buena estabilidad y alta confiabilidad.

● Mejorar la eficiencia de producción

● Reducir el costo de producción

● Mejorar la seguridad de la producción

Receptor de barra

Utiliza aire comprimido como fuente de alimentación para lograr la función de empalme.

● realiza el mecanizado continuo

● Manejo y almacenamiento de la pieza de trabajo conveniente

Armadura de carga automática

Modo de agarre: agarre, manejo, levantamiento, giro

Adecuado para: accesorios de hardware, piezas de plástico, piezas electrónicas 3C, piezas de automóviles, piezas electrónicas y eléctricas, muebles y piezas de electrodomésticos.

Robot

Alta precisión y alta tasa de latido: con una repetibilidad de ± 0.02 mm y una tasa de latido máxima de 4 m/s, el robot puede transportar de manera eficiente las piezas, aumentando la productividad en un 20% - 40% en la carga y descarga de la máquina herramienta.

Carga y descarga del robot: una línea de producción, una sola inversión puede satisfacer las necesidades de producción de variedades múltiples.

Baja inversión y rendimiento rápido: un robot puede realizar la carga y descarga de una estación única o múltiple.

Torreta

La indexación de disco de cortador de energía adopta el disco servo cortador.

Puede cortar en direcciones hacia adelante e inversa.

Cambio de herramienta cercana de dos vías, velocidad rápida y alta eficiencia.

Alta precisión de posicionamiento y alta precisión de posicionamiento de repetición.

Alta rigidez y buena estabilidad

8 t servo torreta

12t Torreta de potencia

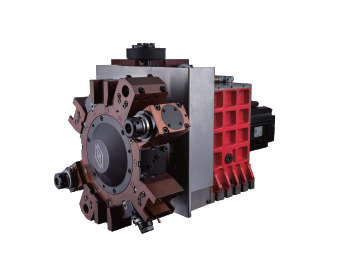

12t Torreta de potencia con eje Y

Lubricación automática

El lubricador automático ofrece automáticamente lubricante a la guía y tornillo del eje X y Z para garantizar un funcionamiento suave en todo momento.

En caso de escasez de petróleo, se emite una alarma y la máquina se detiene automáticamente.

Reprimición

Coronilla

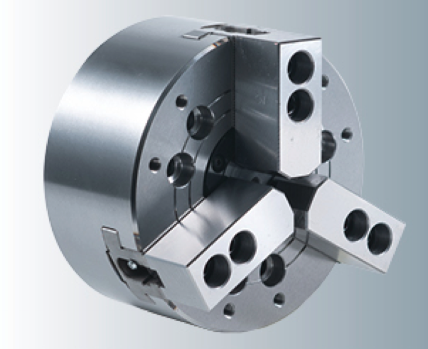

Arrojar

Tamaño: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Tipo: sólido/ hueco

Jaw: 2/3/4JAWS

Indexación de chuck

NO.	Parámetros técnicos principales	HTB850A
1	Diámetro de oscilación máximo en la cama	Φ800 mm
2	Diámetro de piezas de trabajo de disco máximo	Φ750 mm
3	Diámetro de piezas de eje máximo	Φ420 mm
4	Longitud máxima de la pieza de trabajo	1000 mm
5	Viaje de eje x/z	430 mm/1100 mm
6	Tipo de cabeza del husillo	A2-11
7	Velocidad máxima del huso	1500R/min
8	Tipo de chuck hidráulico	15 'Hollow Chuck
9	Orificio del huso	Φ85 mm
10	Capicidad de barra	Φ75 mm
11	Diámetro de la manga del atalde	Φ130 mm
12	Golpe de manga en la cola	150 mm
13	Orificio del tazón del eje del pala	#Mt5
14	Torreta	8/12 Posición
15	Posicionamiento de repetición del eje x/z	≤0.005
16	X Axis Velocidad rápida	≤20
17	Axis z rápida rápida velocidad	≤20
18	Potencia del motor principal	22kw

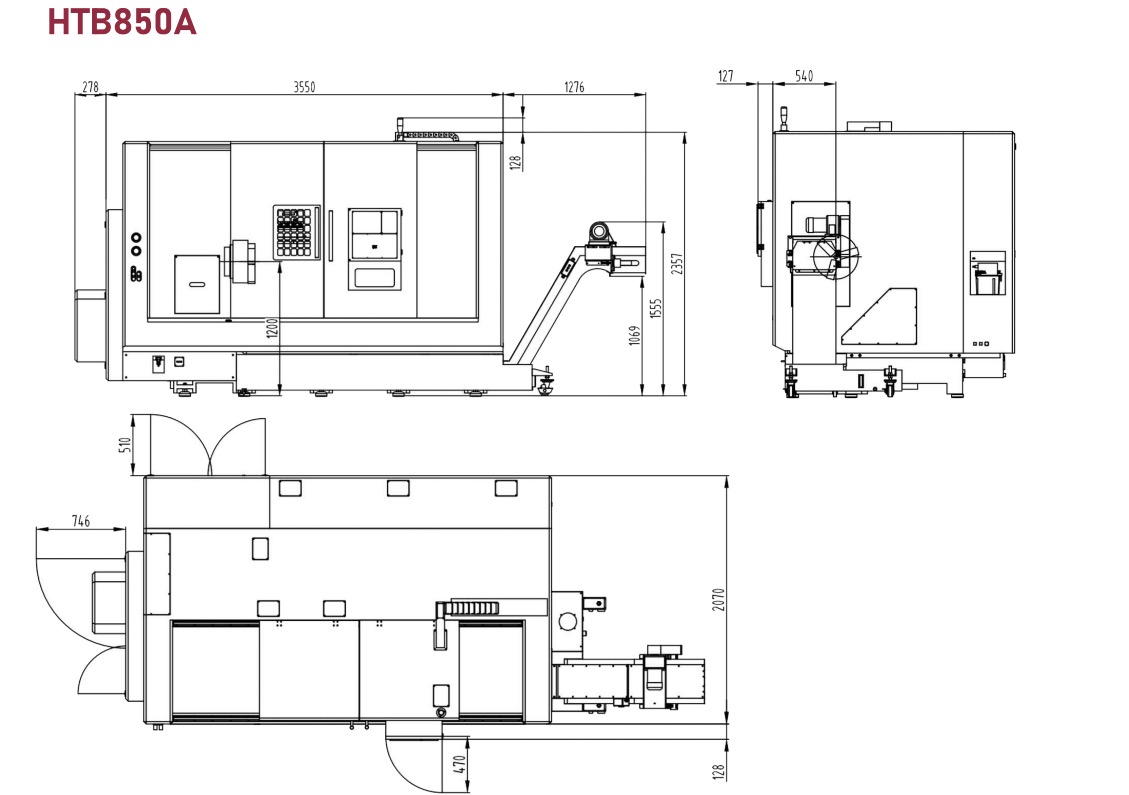

19	Tamaño de la máquina herramienta (longitud x ancho x altura) mm

Sistema GSK/HNC

8 Estación Servo Turret,

Huso A2-8 (huso máximo A2-11),

15 '' Hollow Chuck,

Hiwin Ballbrow,

Guía lineal de hiwin,

Palabra hidráulica MT5#,

Transportador de chips,

Cubierta de protección,

Refrigerante y reciclaje,

370W de alimentación de la bomba de enfriamiento,

22kW Potencia del motor principal.

Configuración opcional
Sistema CNC	Syntec System 7Ta
	Syntec System 21TA
	Syntec System 22tb
	Sistema FanUC 0i-TF Plus
	Sistema Siemens 828d
	Sistema FanUC 0i-TF Plus con eje C
	Sistema Siemens 828d con el eje C
Torreta	Torreta de 12 posición
	Torreta de potencia de 12 posición
	Y eje
Arrojar	15 '' sólido Chuck
Arrojar	15 '' Hollow Chuck

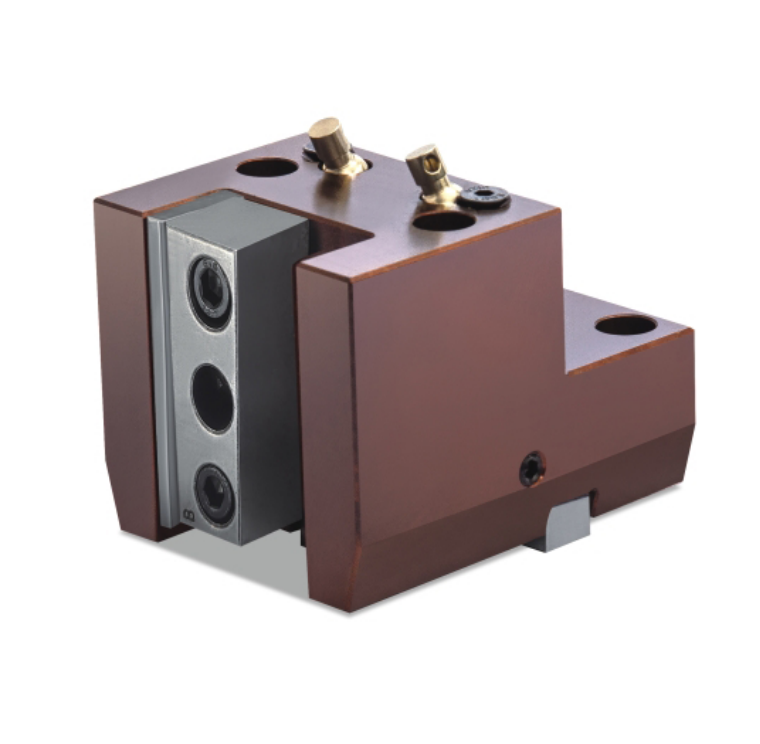

Portador de herramientas y cabezal de potencia	Soporte de herramientas cuadradas
	Portavasos redondos
	BMT55 0 ° Soporte de potencia
	BMT55 90 ° Soporte de potencia
	BMT40 0 ° Soporte de potencia
	BMT40 90 ° Soporte de potencia
Protección	Puerta automática
Protección	Techo automático
Exactitud	Renishaw Tool Presetter

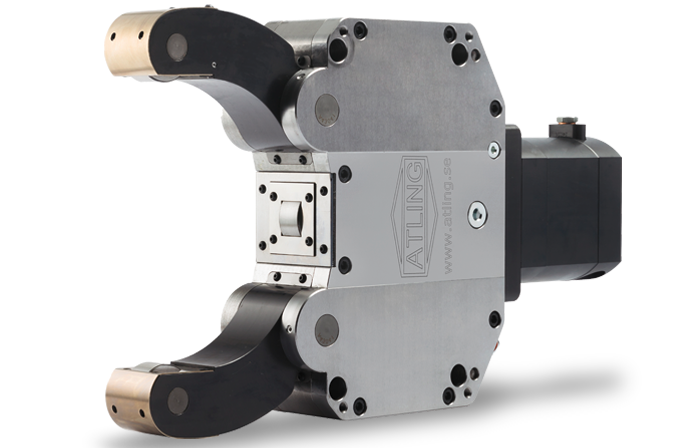

Apoyo	Descanso estable local (20-150 mm)
Apoyo	SMW REDY REST (20-150 mm)
Automatización	Armadura de carga automática
	Robot
	Alimentador de barra 3-20 mm Tipo de cadena ST-20
	Alimentador de barra 5-26 mm automático SV-26
	Alimentador de barra SQ-20 Película de aceite de 3-20 mm
	Alimentador de barra SW-29 Película de aceite de 5-29 mm
	Alimentador de barra SG-36 Película de aceite de 5-36 mm
	Alimentador de barra SD-51 Película de aceite de 5-50 mm
	Alimentador de barra SH55 8-55 mm
	Alimentador de barra SE65 8-65 mm
	Alimentador de barra SE80 12-80 mm
	Bomba de enfriamiento de 500W
	Parte receptor
Limpiador	Skimmer de petróleo
