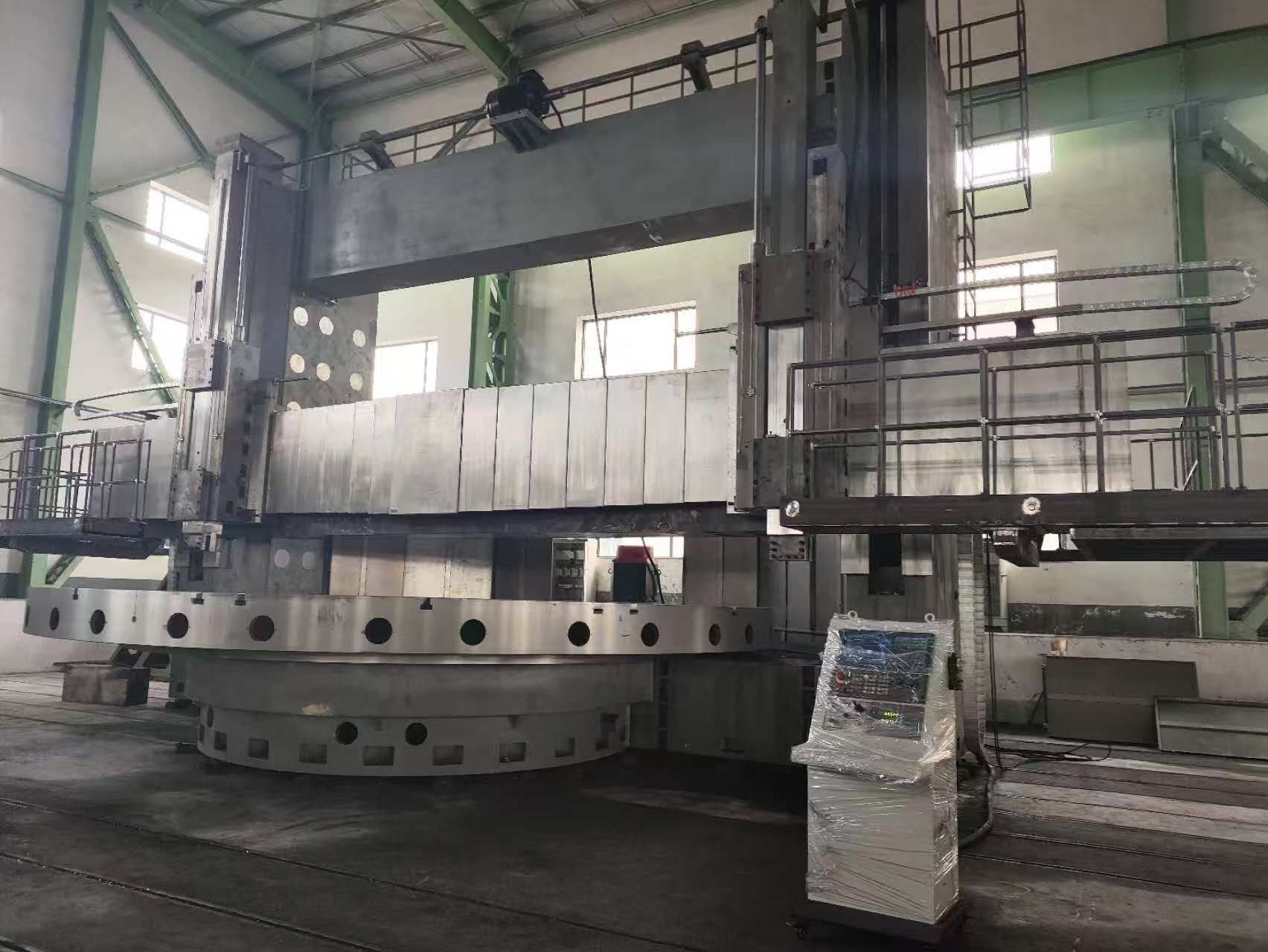

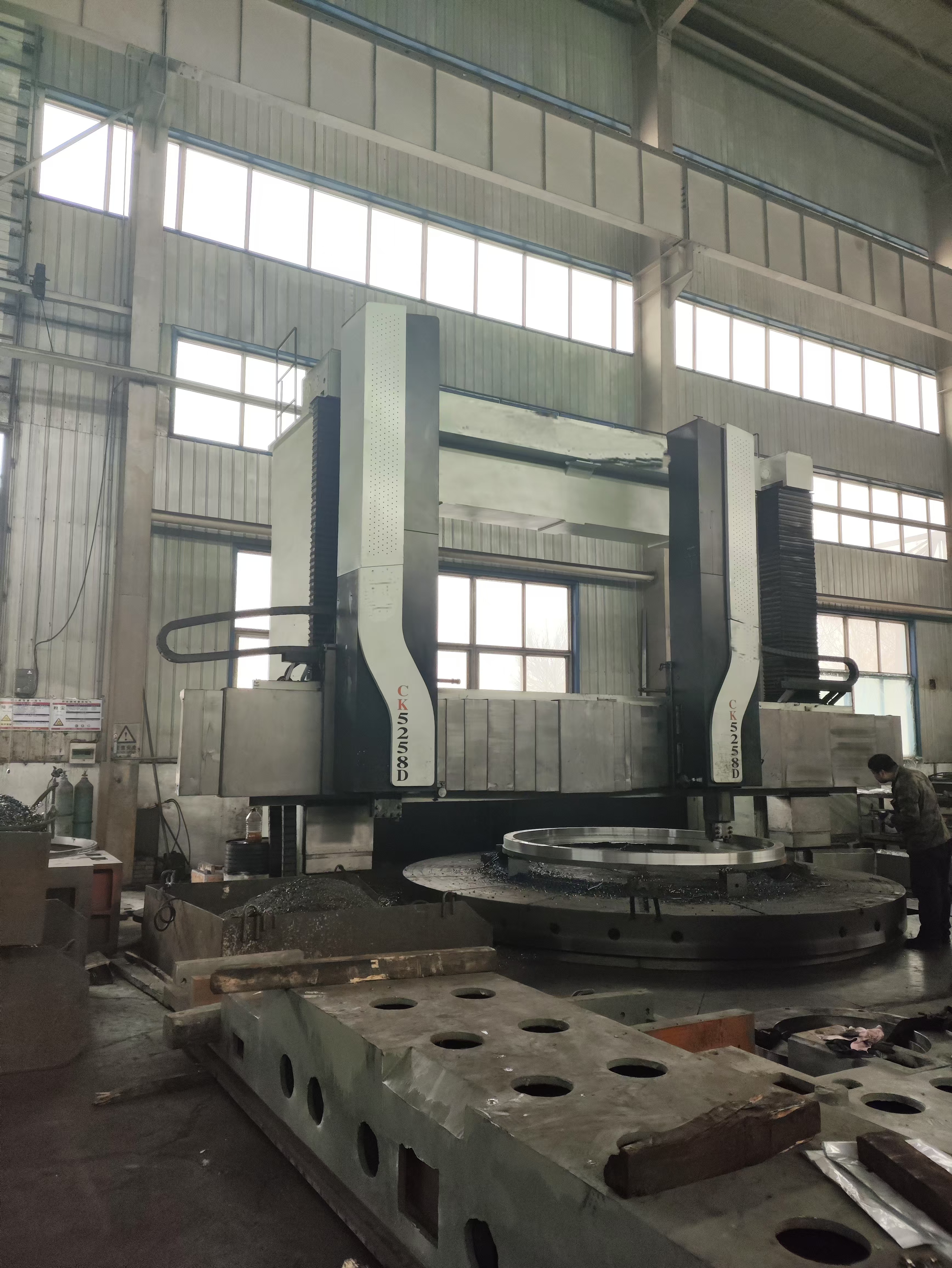

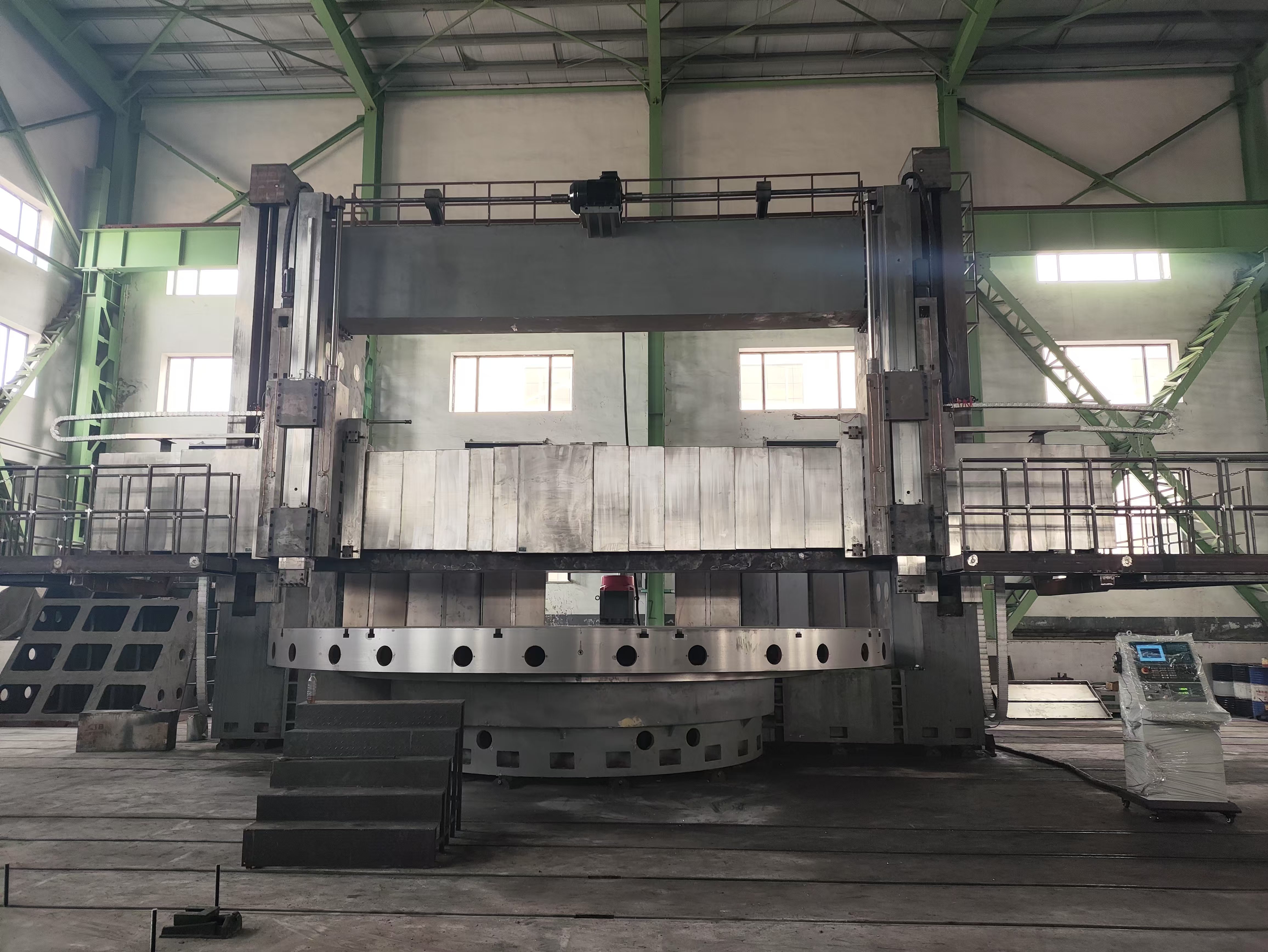

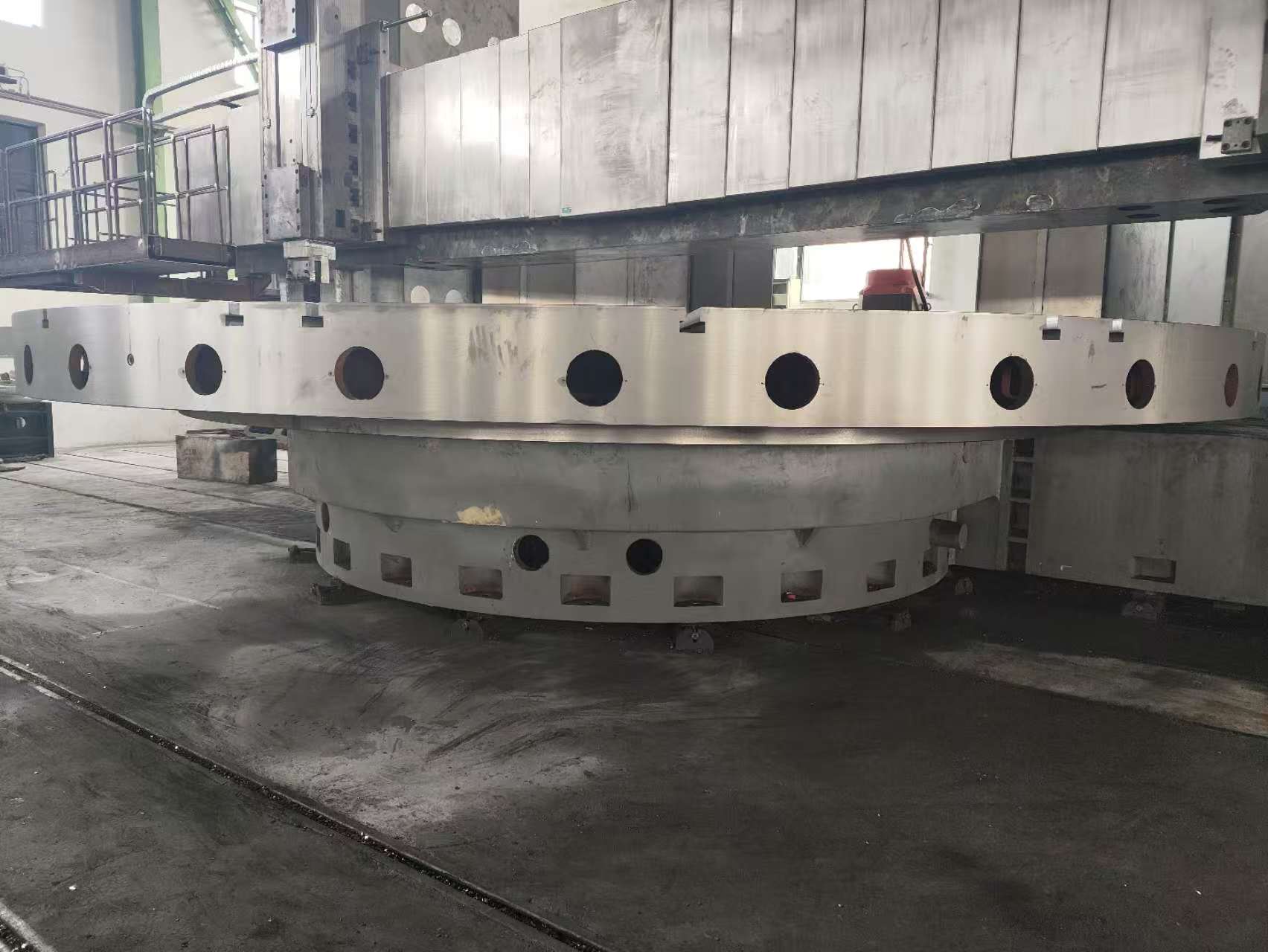

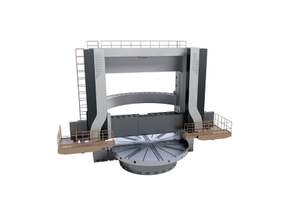

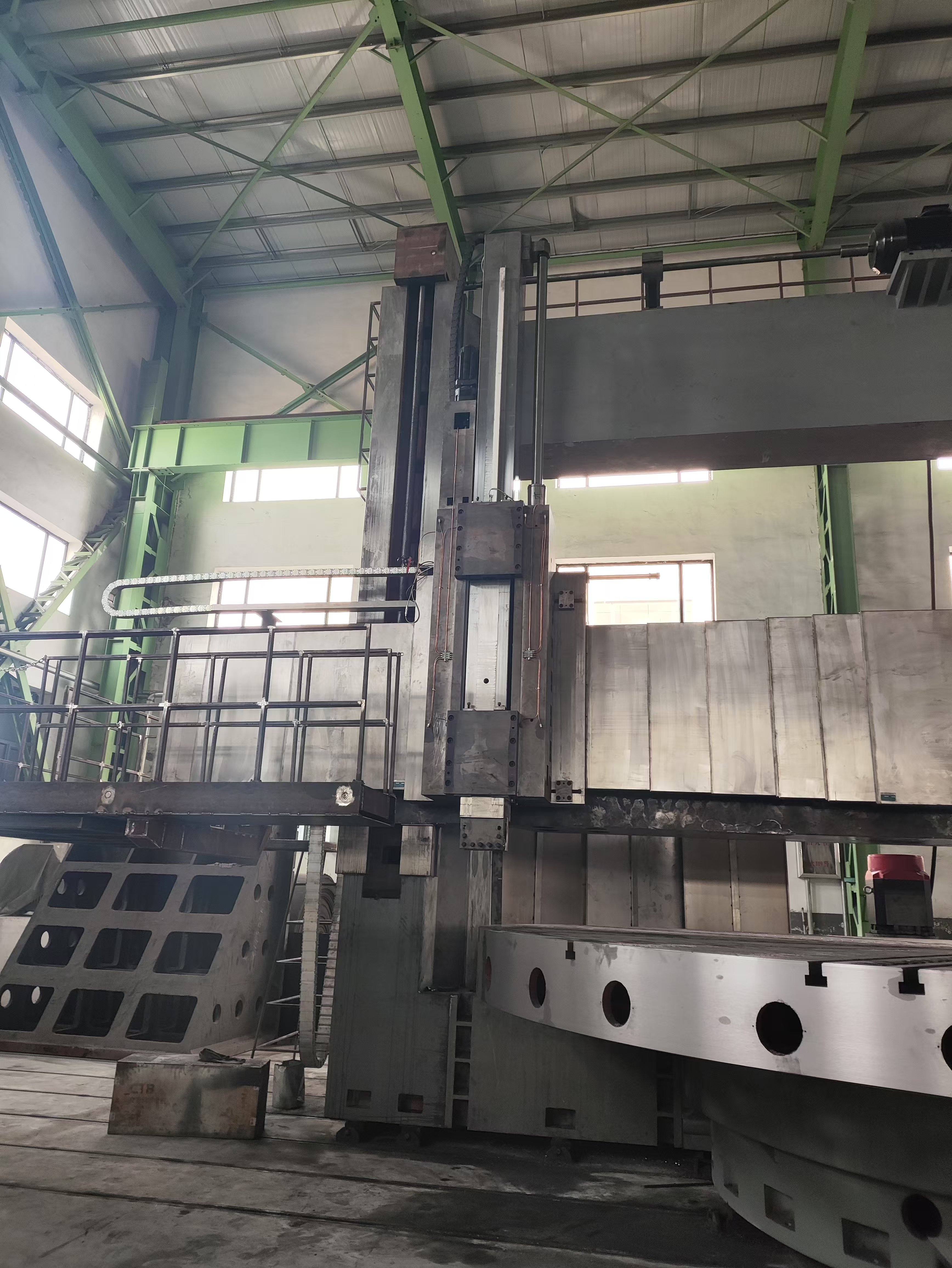

CK5280/CK52100 Vuelto CNC vertical

CK5280/CK52100 Vuelto CNC vertical

Estado de Disponibilidad:



Preguntar

Datos técnicos

ESTÁNDAR

Especificación principal
ARTÍCULO	CK5280	CK52100
Diámetro de giro máximo mm	8000	10000
Diámetro de la mesa mm	7100	7100/8000
Altura máxima de la pieza de trabajo mm	3000/3150/3500/4000	3000/3150/3500/4000/4500
Máxima pieza de trabajo Weightkg	80000/100000/125000	80000/100000/125000/150000
Carrería horizontal del portavasos derecho MM	-50 ~ 4400	-50 ~ 5400
Viajamiento vertical de la herramienta derecha mm	1600/1800/2000/2200	1600/1800/2000/2200/2500
Viajamiento horizontal del portavasos de la izquierda MM	-50 ~ 4400	-50 ~ 5400
Viajamiento vertical del portavasos de la herramienta izquierda mm	1600/1800/2000/2200	1600/1800/2000/2200/2500
Rango de velocidad de mesa r/min	0.2 ~ 20r/min
Número de paso de velocidad de tabla	Paso a paso de dos velocidades
Rango de alimentación del soporte de herramientas MM/min	Izquierda 0.1 ～ 500 （plc） derecha 0.1 ～ 1000
Solicador de herramientas Velocidad rápida de transversión mm/min	Izquierda 2000 Derecha 2000
Max Torque KN.M	400	600
Fuerza de giro máximo del portero derecho KN	80
Fuerza de giro máximo del portero de la herramienta izquierda KN	60
Golpe de rayo cruzado mm	2650/2800/3150/3650	2250/2400/2750/3250/3750
Velocidad de elevación del haz mm/min	310	310
Potencia del motor de elevación de la banda cruzada KW	45	55
Sistema de control	Siemens/Fanuc/GSK
Formulario KW de potencia del motor principal	132kW （AC Servo）
Tamaño de la sección transversal de la barra de herramientas MM (H x W)	60x60/70x70	60x60/70x70
Tipo de soporte de herramientas	Carnero cuadrado
Tipo de guía de mesa	Guía hidrostática
Tamaño de la sección transversal de RAM MM	Ram cuadrado 320x320
Dimensión de la máquina (LXW) mm	17500x12000	19600x12000
Precisión de posicionamiento de X y Z	0.025/1000 mm
Precisión de posicionamiento repetible de X y Z	0.010/1000 mm
X, z Desviación inversa	0.013/1000 mm
Precisión del mecanizado	IT7
Peso (t)	210 ~ 350	330 ~ 420
