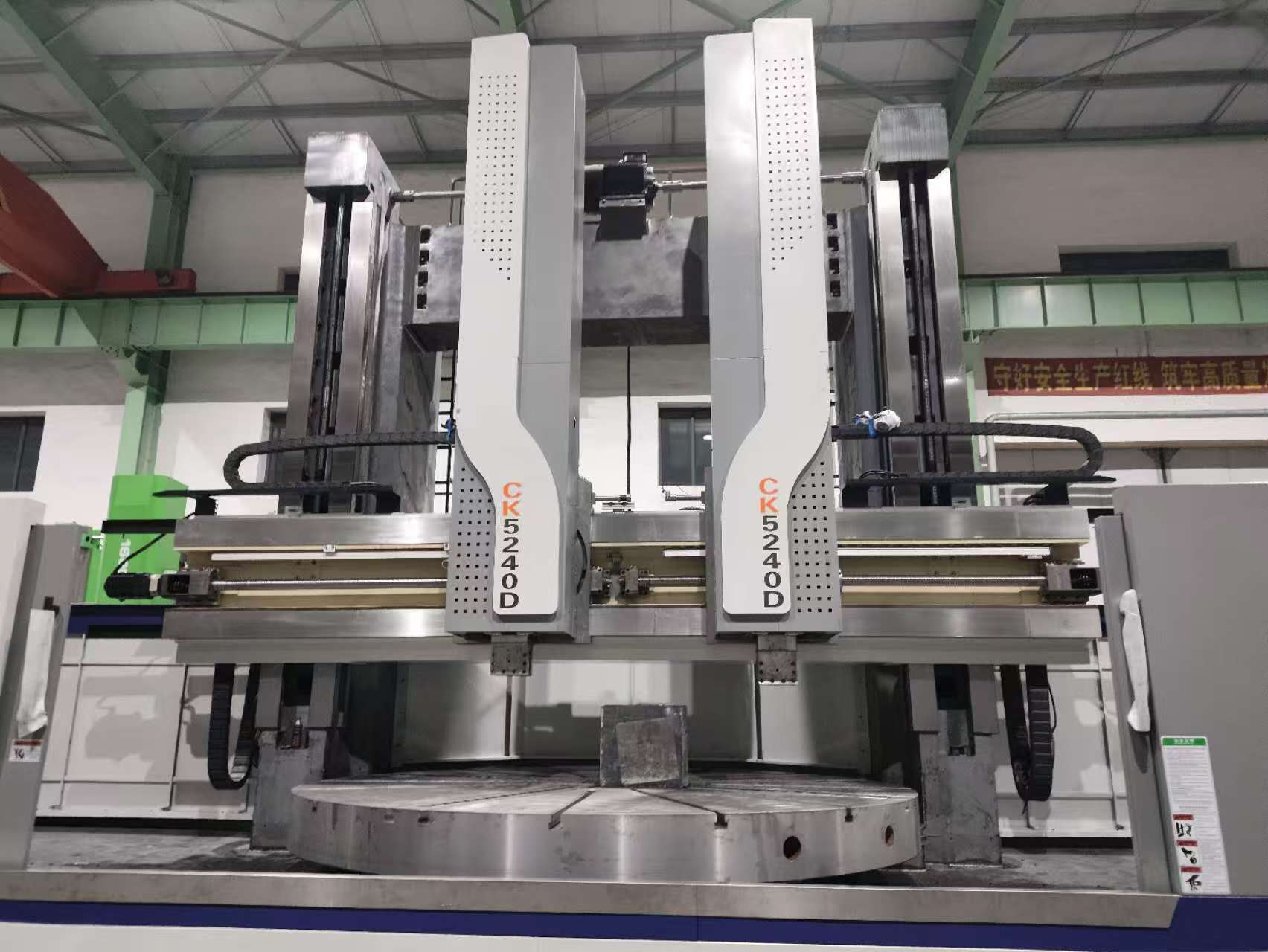

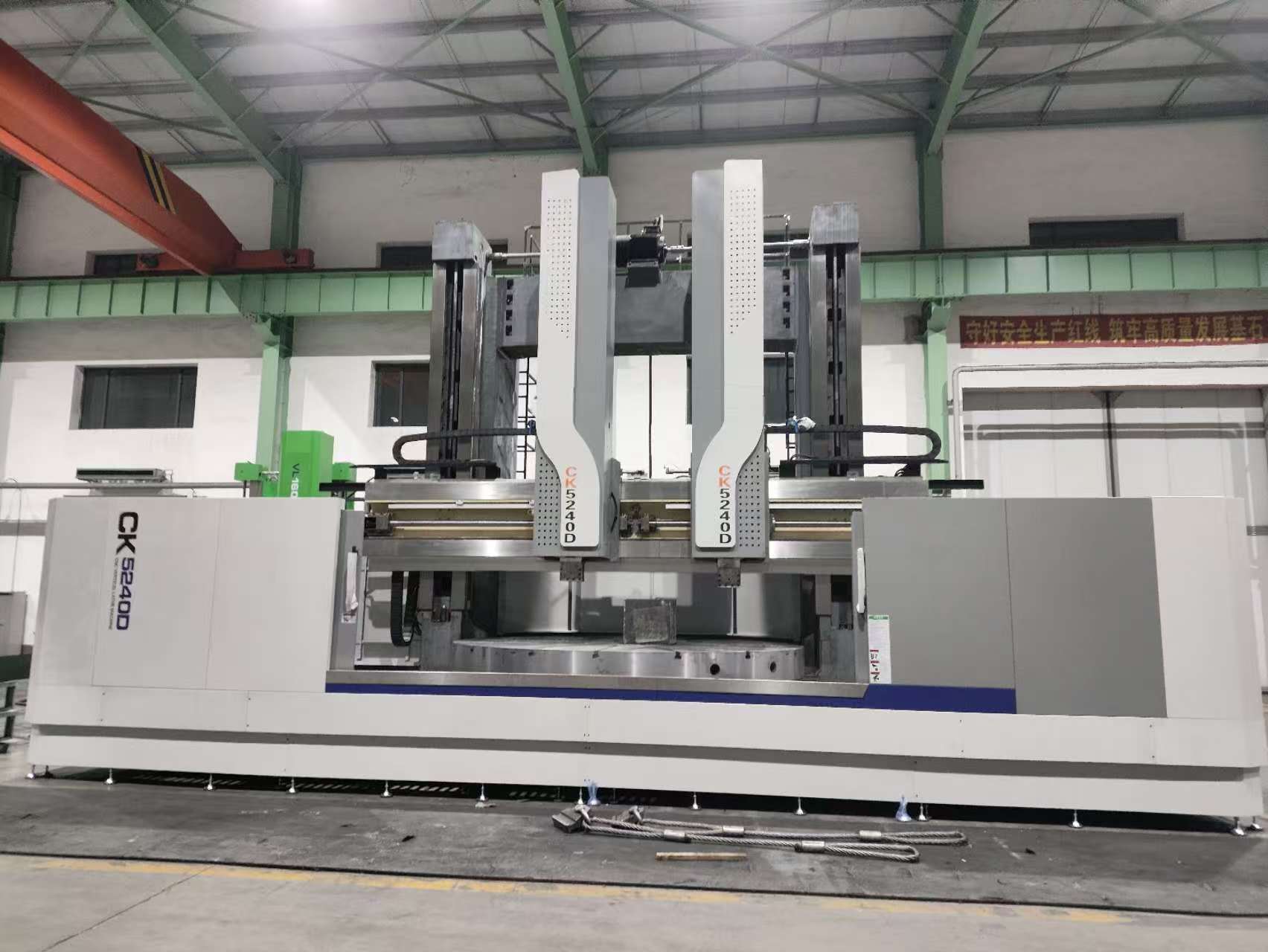

CK5225/CK5231/CK5240 Vuelto CNC vertical
CK5225/CK5231/CK5240 Vuelto CNC vertical
| Estado de Disponibilidad: | |
|---|---|
Datos técnicos
ESTÁNDAR
| Especificación principal | |||
| ARTÍCULO | CK5225 | CK5231 | CK5240 |
| Diámetro de giro máximo mm | 2500 | 3150 | 4000 |
| Diámetro de la mesa mm | 2250 | 2250/2830 | 2830/3000/3200/3400/3500/3600 |
| Altura máxima de la pieza de trabajo mm | 1600/2000/2200/2500 | 1600/2000/2200/2500/2800/3000/3150 | |
| Máxima pieza de trabajo Weightkg | 10000/16000/20000 | 10000/16000/20000/32000/40000 | |
| Carrería horizontal del portavasos derecho MM | -50 ～ 1500 | -50 ～ 1800 | -50 ～ 1800 |
| Viajamiento vertical de la herramienta derecha mm | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| Viajamiento horizontal del portavasos de la izquierda MM | -50 ～ 1500 | -50 ～ 1500 | -50 ～ 2300 |
| Viajamiento vertical del portavasos de la herramienta izquierda mm | 1000/1250/1400/1500/1600 | 1000/1250/1400/1500/1600/1800 | |
| Rango de velocidad de mesa r/min | 2-63R/min | 2-63R/min/0.5-40R/min | |
| Número de paso de velocidad de tabla | 16 pasos/dos velocidades sin paso/cuatro velocidades | ||
| Rango de alimentación del soporte de herramientas MM/min | Izquierda 0.1-500 (PLC) derecha 0.1-1000 | ||
| Solicador de herramientas Velocidad rápida de transversión mm/min | Izquierda 2000 Derecha 2000 | ||
| Max Torque KN.M | 63 | ||
| Fuerza de giro máximo del portero derecho KN | 35 | ||
| Fuerza de giro máximo del portero de la herramienta izquierda KN | 28 | ||
| Golpe de rayo cruzado mm | 1250/1650/1850/2150 | 1250/1650/1850/2150/2450/2800 | |
| Velocidad de elevación del haz mm/min | 350 | ||
| Potencia del motor de elevación de la banda cruzada KW | 11 | 15/11 | |
| Sistema de control | Siemens/Fanuc/GSK | ||
| Formulario KW de potencia del motor principal | 55kW (AC normal)/55kW (Opción de servo de CA) | ||
| Tamaño de la sección transversal de la barra de herramientas MM (H x W) | 50x40/40x40 | ||
| Ángulo del portador de herramientas en movimiento | Izquierda (PLC): ± 30 | ||
| Tipo de soporte de herramientas | Ram cuadrado, RAM de tipo T, tabla de herramientas motorizada derecha (cuatro, cinco, seis posiciones), mesa de herramienta pentagonal manual | ||
| Tipo de guía de mesa | Guía de presión dinámica / Guía de presión hidrostática | ||
| Tamaño de la sección transversal de RAM MM | Ram cuadrado 240x240, T-deslizamiento T 255 x 200, herramienta motorizada derecha Tabla 440 x 200, Manual Pentagonal Tool Tabla 380 x 195 | ||
| Dimensión de la máquina (LXW) mm | 5800x5500 | 6500x6000 | 7500x6300 |
| Precisión de posicionamiento de X y Z | 0.025/1000 mm | ||
| Precisión de posicionamiento repetible de X y Z | 0.010/1000 mm | ||
| X, z Desviación inversa | 0.013/1000 mm | ||
| Precisión del mecanizado | IT7 | ||
| Peso (t) | 35 ～ 42 | 39 ～ 45 | 43 ～ 63 |
| Configuración estándar | ||
| No. | Artículo | Marca |
| 1. | Sistema de control de CNC | FanUC 0i-TF Plus （5） |
| 2. | Servo Motor para el eje x/z | FANUC |
| 3. | Huso principal | Marca de renombre local de Dandong Huanghai |
| 4. | Todo el equipo | Material de 40 cr |
| 5. | Rodamientos del motor principal | Marca KTL de Dalian |
| 6. | Otros rodamientos | HAERBING, Wafangdian, Luoyang |
| 7. | Tornillo de pelota | Marca de reputación local de njyigong |
| 8. | Componente hidráulico, válvula solenoide | Marca de reputación local de Shenzhen Junlan |
| 9. | Componentes eléctricos | Marca de reputación local TiAnshui 213/Schneider |
| 10. | Apoyando el rodamiento para el tornillo de bolas | Nsk o ina |
| 11. | Cubierta de protección para el rayo cruzado | Marca local de reputación |
| 12. | Reductor/ caja de cambios | Marca aumentando |
| 13. | A/C para gabinete eléctrico | Shengyang sanhe |
| 14. | Fundición | HT250 Grado |
