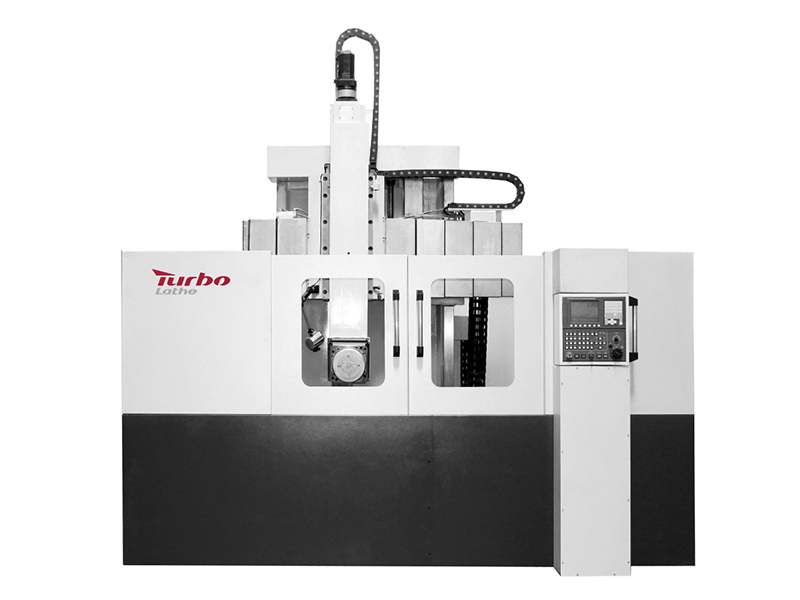

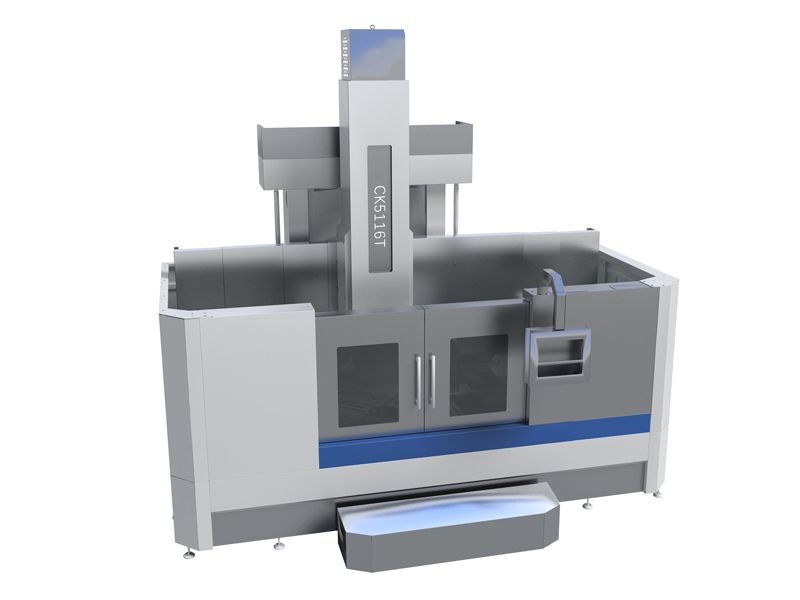

CK5112/CK5116/CK5120 Tornio CNC vertical
CK5112/CK5116/CK5120 Tornio CNC vertical
| Disponibilidad: | |
|---|---|
Datos técnicos
ESTÁNDAR
| Especificación principal | ||||
| ARTÍCULO | UNIT | CK5112 | CK5116 | CK5120 |
| Diámetro de mecanizado máximo | mm | 1250 | 1600 | 2000 |
| Diámetro giratorio máximo | mm | 1270 | 1620 | 2020 |
| Diámetro de la mesa | mm | 1000 | 1400 | 1800 |
| Altura de mecanizado máximo (distancia entre la superficie de la tabla y la superficie inferior del soporte de herramientas) | mm | 100 | 1000 | 1250 |
| Límite de altura de mecanizado máximo opcional | mm | 1250 | 1600 | 1800 |
| Rango de velocidad de mesa | r/mm | 6.3 ~ 200 | 5-160 | 3.2-100 |
| Número de etapas de velocidad de tabla | 4 velocidades sin paso | |||
| 2 velocidades sin paso | ||||
| Carga de mesa máxima | t | 3.2 | 5 | 8 |
| t | 5 | 8 | 10 | |
| Rango de alimentación del soporte de herramientas verticales | mm/min | 0.1-1000 | ||
| Velocidad rápida de transverso del soporte de herramientas verticales | mm/min | 2000 | ||
| Viajamiento horizontal del soporte de herramientas verticales | mm | -800 | -1050 | -1200 |
| Crossrail Viajes (desplazamiento del crossrail en la cama) | mm | Altura máxima de procesamiento -350 | ||
| Potencia del motor principal | KW | 22 | 30 | 37 |
| Torque de mesa máximo | KNm | 10.5 | 17.9 | 35.3 |
| Velocidad de elevación del rayo cruzado | mm/min | 660 | 660 | 660 |
| Fuerza de corte máxima del soporte de herramientas verticales | Kn | 20 | 25 | |
| Huella de la máquina (LXW) | mm | 2930x2150 | 3200x2600 | 3570x2985 |
| Con dimensión de cobertura semi-entrelazada (LXW) | mm | 4000x3714 | 4700x3805 | 5200x4325 |
| mm | 2900 | 3100 | 3500 | |
| Peso de la máquina | t | 8 | 12.6 | 17 |
| Clase de precisión | IT7 | IT7 | IT7 | |
| Precisión del posicionamiento | mm | 0.03/1000 | ||
| Repetibilidad | mm | 0.015/1000 | ||
| Desviación inversa | mm | 0.01/1000 | ||
| Configuración estándar | ||
| No. | Artículo | Marca |
| 1. | Sistema de control de CNC | FanUC 0i-TF Plus （5） |
| 2. | FANUC | |
| 3. | Huso principal | Marca de renombre local de Dandong Huanghai |
| 4. | Todo el equipo | Material de 40 cr |
| 5. | Rodamientos del motor principal | Marca KTL de Dalian |
| 6. | Otros rodamientos | HAERBING, Wafangdian, Luoyang |
| 7. | Tornillo de pelota | Marca de reputación local de njyigong |
| 8. | Componente hidráulico, válvula solenoide | Marca de reputación local de Shenzhen Junlan |
| 9. | Componentes eléctricos | Marca de reputación local TiAnshui 213/Schneider |
| 10. | Apoyando el rodamiento para el tornillo de bolas | Nsk o ina |
| 11. | Cubierta de protección para el rayo cruzado | Marca local de reputación |
| 12. | Reductor/ caja de cambios | Marca aumentando |
| 13. | A/C para gabinete eléctrico | Shengyang sanhe |
| 14. | Fundición | HT250 Grado |
| 15. | Inversor de frecuencia | Sinee/ szkewo |
