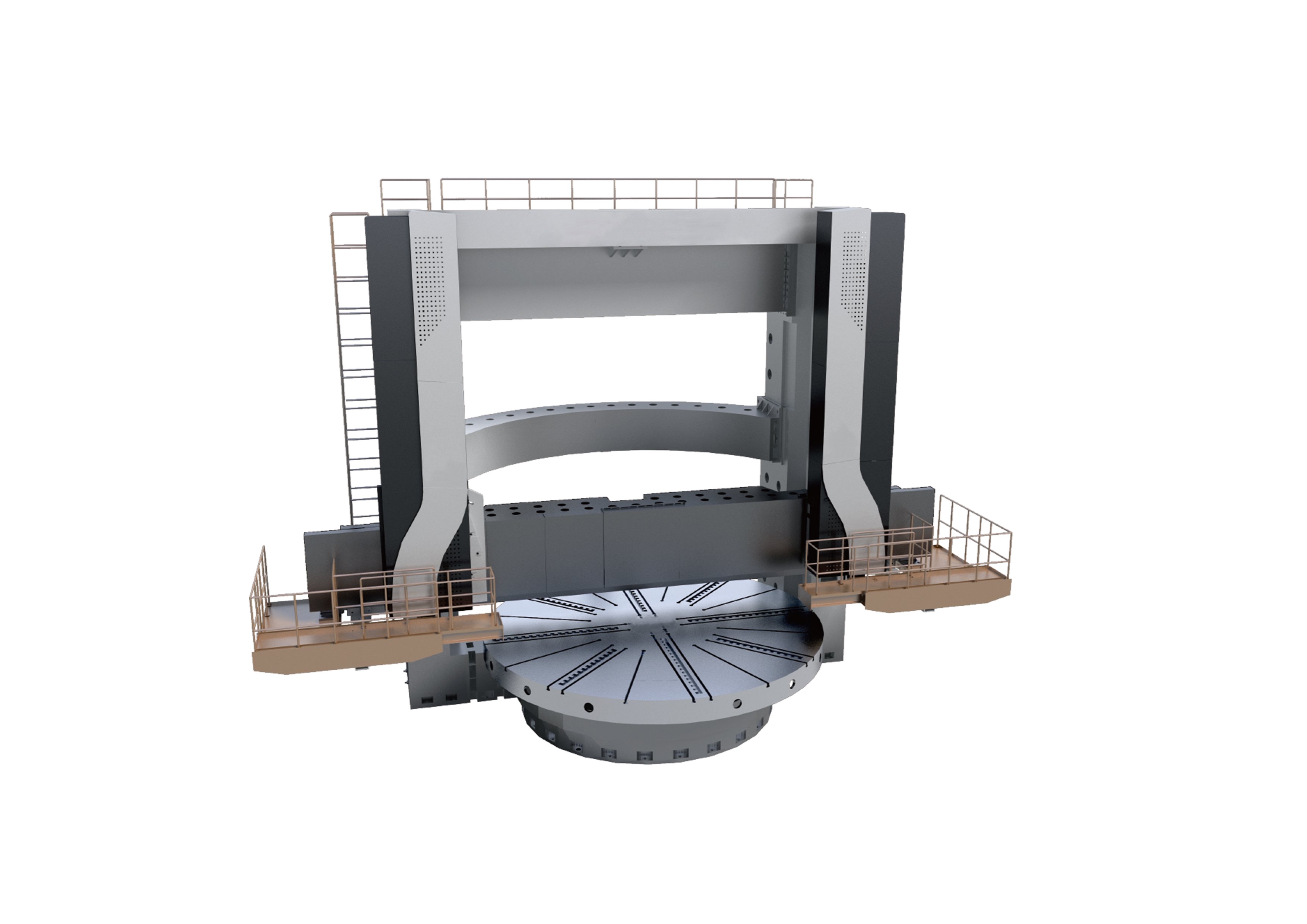

CK5250/CK5263 Vuelto CNC vertical

CK5250/CK5263 Vuelto CNC vertical

Estado de Disponibilidad:



Preguntar

Datos técnicos

ESTÁNDAR

Especificación principal
ARTÍCULO	CK5250	CK5263
Diámetro de giro máximo mm	5000	6300
Diámetro de la mesa mm	4500/4700	5700
Altura máxima de la pieza de trabajo mm	2000/2500/2800/3000/3150
Máxima pieza de trabajo Weightkg	40000/50000	50000/60000/80000
Carrería horizontal del portavasos derecho MM	-50 ~ 2750	-50 ~ 3550
Viajamiento vertical de la herramienta derecha mm	1250/1400/1600/1800/2000
Viajamiento horizontal del portavasos de la izquierda MM	-50 ~ 2750	-50 ~ 3550
Viajamiento vertical del portavasos de la herramienta izquierda mm	1250/1400/1600/1800/2000
Rango de velocidad de mesa r/min	0.5 ~ 40r/min	0.32 ~ 32r/min
Número de paso de velocidad de tabla	Paso a paso de dos velocidades
Rango de alimentación del soporte de herramientas MM/min	Izquierda 0.1 ～ 500 （plc） derecha 0.1 ～ 1000
Solicador de herramientas Velocidad rápida de transversión mm/min	Izquierda 2000 Derecha 2000
Max Torque KN.M	100	200
Fuerza de giro máximo del portero derecho KN	50	63
Fuerza de giro máximo del portero de la herramienta izquierda KN	35	50
Golpe de rayo cruzado mm	1650/2150/2450/2650/2800
Velocidad de elevación del haz mm/min	310
Potencia del motor de elevación de la banda cruzada KW	15	30
Sistema de control	Siemens/Fanuc/GSK
Formulario KW de potencia del motor principal	75kW （AC Servo）	90kW （AC Servo）
Tamaño de la sección transversal de la barra de herramientas MM (H x W)	50x50	50x50/60x60
Tipo de soporte de herramientas	Carnero cuadrado
Tipo de guía de mesa	Guía hidrostática
Tamaño de la sección transversal de RAM MM	Ram cuadrado 240x240 Ram cuadrada 280x280
Dimensión de la máquina (LXW) mm	8800x7400	11000x10000
Precisión de posicionamiento de X y Z	0.025/1000 mm
Precisión de posicionamiento repetible de X y Z	0.010/1000 mm
X, z Desviación inversa	0.013/1000 mm
Precisión del mecanizado	IT7
Peso (t)	67 ~ 80	115 ~ 195
