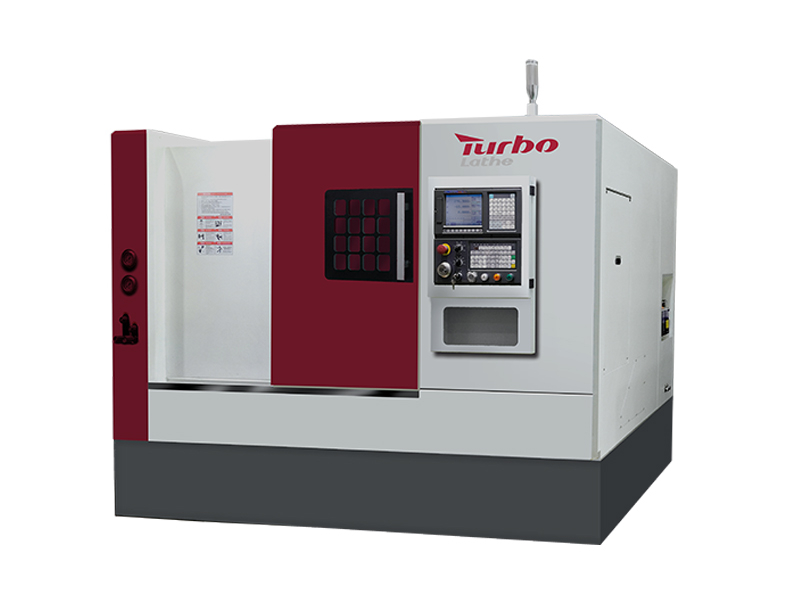

HTB550A SLANT CAMA CNC TORNO

HTB550A Horizontal CNC Tornio de metalurgia motorizada girando con torreta conducida

Cuerpo integral escalonado a través del análisis de elementos finitos, Rail de guía plano de alto nivel + lanza rígida alta, puede compartir la fuerza de corte y prolongar la vida útil del riel guía. El riel de guía del atalde de LargeSpan garantiza una alta velocidad y un corte pesado. Spindle eléctrico incorporado (opcional): accionamiento directo de motor de alta velocidad incorporado, soporte de carga P4, freno de aceite, estructura compacta, alta velocidad, baja vibración, baja ruidos de ruido a alta velocidad, alta precisión, requisitos de corte de alta rigidez. Descarga intemal de 8 o 12 estaciones Torreta de alta presión (opcional): disco de engranaje de tres piezas, accionamiento de servomotor, bloqueo automático de presión de aceite, alta posicionamiento de repetición, velocidad rápida de cambio de herramientas, adecuado para un corte pesado. La bomba no necesita comenzar o detenerse al cambiar las herramientas bajo la salida de agua de alta presión, y no hay noleakage de fluido de corte.

Estado de Disponibilidad:



Preguntar

REFLEJOS

Datos técnicos

ESTÁNDAR

OPCIONAL

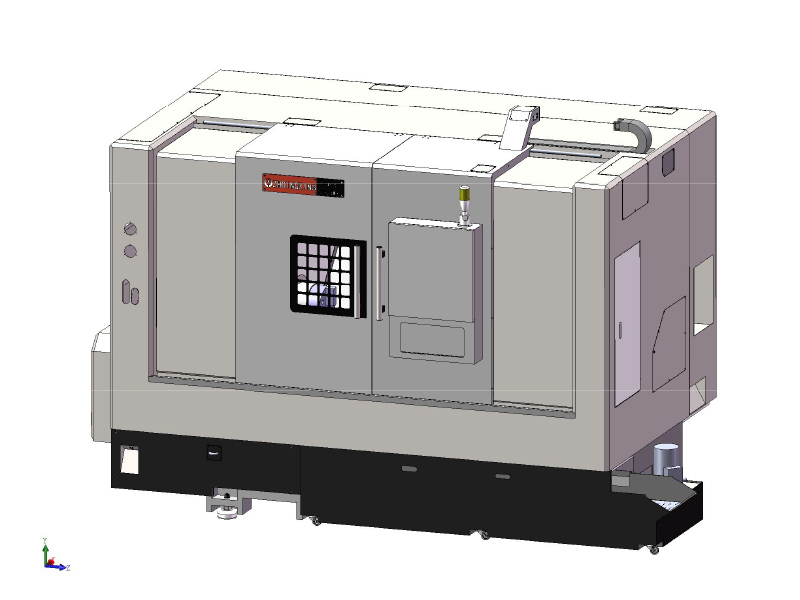

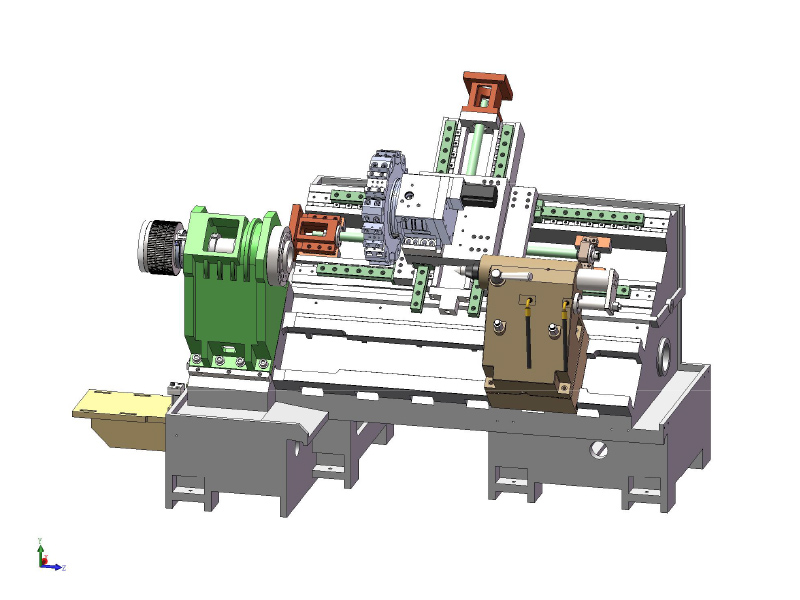

Diseño de la máquina

1.

2. Unidad de huso de alta precisión y alta rigidez de precisión;

3.

4. Precision Torret selecciona la herramienta cercana;

5. Puede transportar con armadura o robot conjunto y línea automática.

Marca del sistema de control CNC

Alta precisión y alta tasa de latido: con una repetibilidad de ± 0.02 mm y una tasa de latido máxima de 4 m/s, el robot puede transportar de manera eficiente las piezas, aumentando la productividad en un 20% - 40% en la carga y descarga de la máquina herramienta.

Carga y descarga del robot: una línea de producción, una sola inversión puede satisfacer las necesidades de producción de variedades múltiples.

Baja inversión y rendimiento rápido: un robot puede realizar la carga y descarga de una estación única o múltiple.

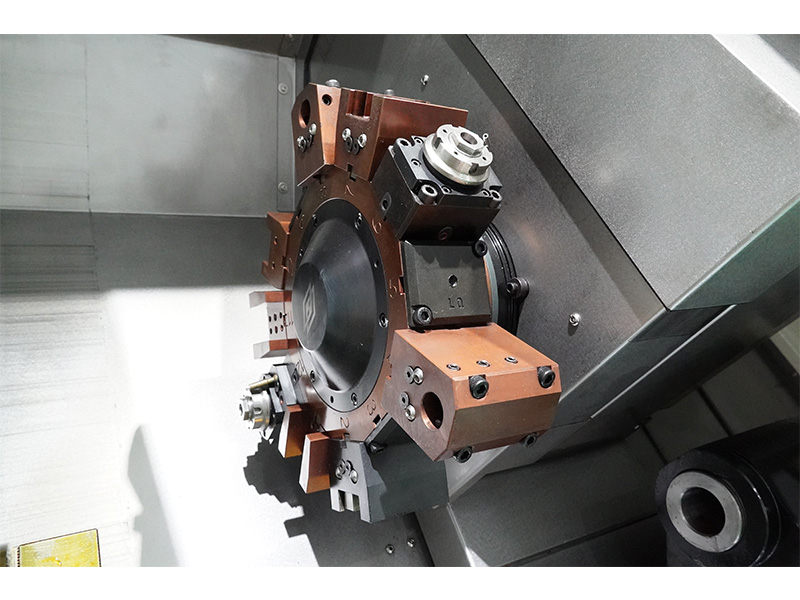

Torreta

La indexación de disco de cortador de energía adopta el disco servo cortador.

Puede cortar en direcciones hacia adelante e inversa.

Cambio de herramienta cercana de dos vías, velocidad rápida y alta eficiencia.

Alta precisión de posicionamiento y alta precisión de posicionamiento de repetición.

Alta rigidez y buena estabilidad

8 t servo torreta

12t Torreta de potencia

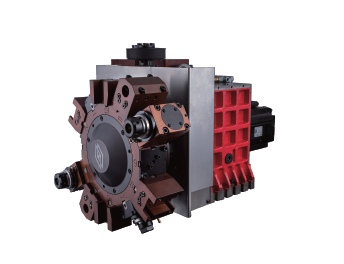

12t Torreta de potencia con eje Y

Lubricación automática

El lubricador automático ofrece automáticamente lubricante a la guía y tornillo del eje X y Z para garantizar un funcionamiento suave en todo momento.

En caso de escasez de petróleo, se emite una alarma y la máquina se detiene automáticamente.

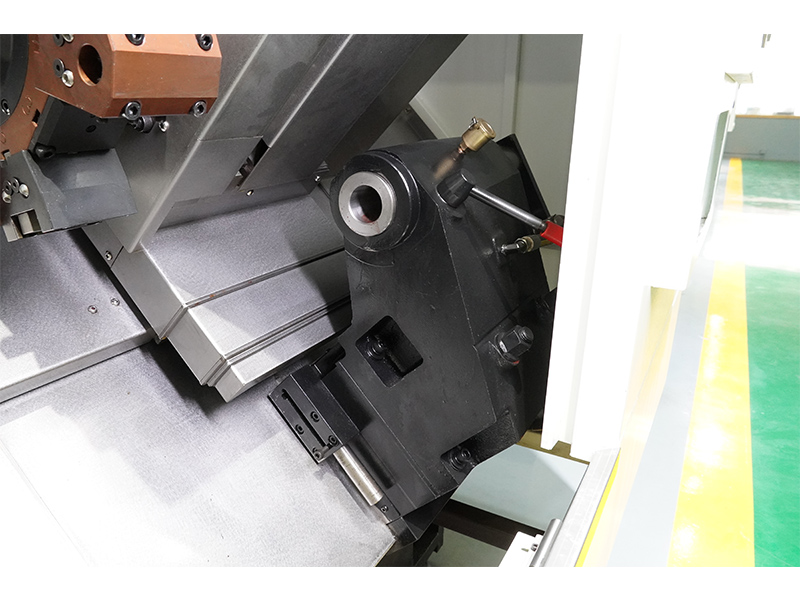

Reprimición

Coronilla

Arrojar

Tamaño: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Tipo: sólido/ hueco

Jaw: 2/3/4JAWS

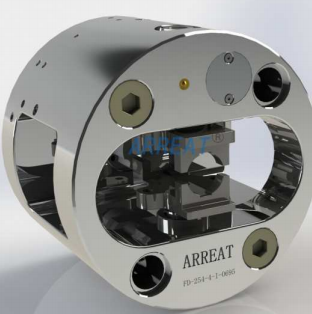

Indexación de chuck

NO.	Parámetros técnicos principales	HTB550A
1	Diámetro de oscilación máximo en la cama	Φ550 mm
2	Diámetro de piezas de trabajo de disco máximo	Φ450 mm
3	Diámetro de piezas de eje máximo	Φ280 mm
4	Longitud máxima de la pieza de trabajo	620 mm
5	Viaje de eje x/z	240 mm/670 mm
6	Tipo de cabeza del husillo	A2-8
7	Velocidad máxima del huso	2500R/min
8	Tipo de chuck hidráulico	10 'Hollow Chuck
9	Orificio del huso	Φ85 mm
10	Capicidad de barra	Φ70 mm
11	Diámetro de la manga del atalde	Φ75 mm
12	Golpe de manga en la cola	100 mm
13	Orificio del tazón del eje del pala	#Mt5
14	Torreta	8 posición
15	Posicionamiento de repetición del eje x/z	≤0.005
16	X Axis Velocidad rápida	≤20
17	Axis z rápida rápida velocidad	≤20
18	Potencia del motor principal	11kw

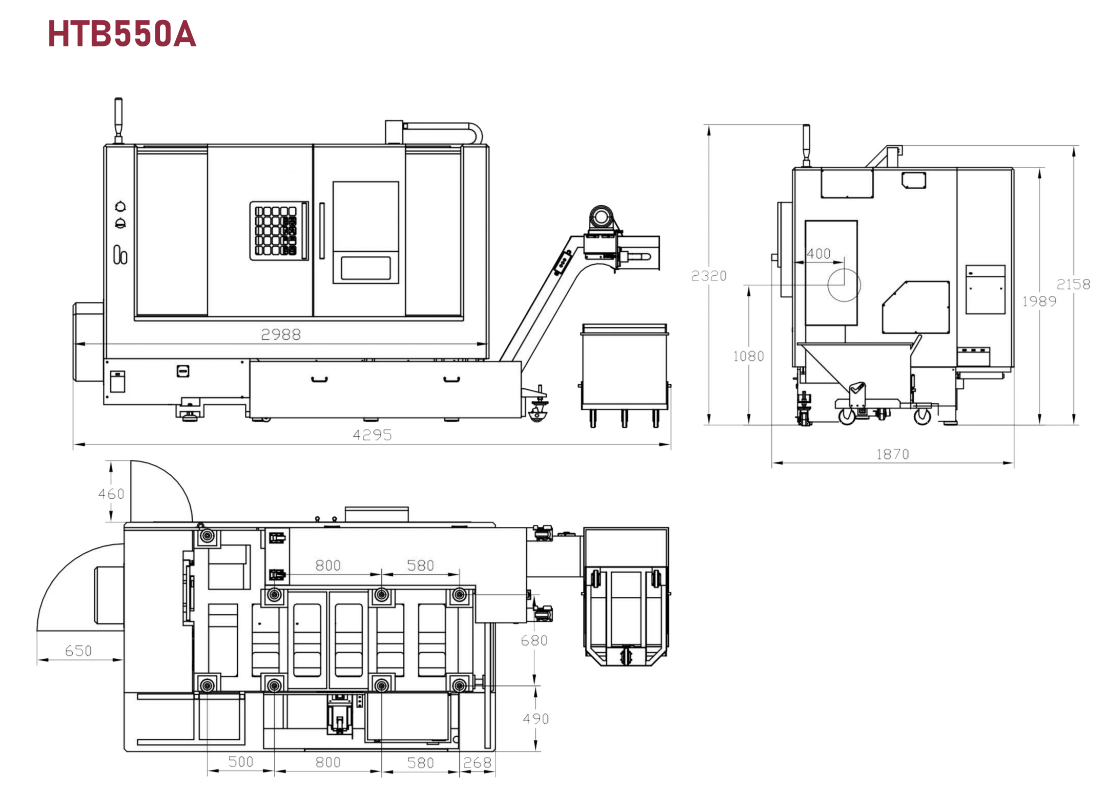

19	Tamaño de la máquina herramienta (longitud x ancho x altura) mm	3300x1850x2150

Sistema GSK/HNC

8 Estación Servo Turret,

Huso A2-8 (huso máximo A2-11),

10 '' Hollow Chuck,

Hiwin Ballbrow,

Guía lineal de hiwin,

Palabra hidráulica MT5#,

Cubierta de protección,

Refrigerante y reciclaje,

370W de alimentación de la bomba de enfriamiento,

11kW Potencia del motor principal.

Configuración opcional
Sistema CNC	Syntec System 7Ta
	Syntec System 21TA
	Syntec System 22tb
	Sistema FanUC 0i-TF Plus
	Sistema Siemens 828d
	Sistema FanUC 0i-TF Plus con eje C
	Sistema Siemens 828d con el eje C
Torreta	Torreta de 12 posición
	Torreta de potencia de 12 posición
	Y eje
Arrojar	12 '' sólido Chuck
	12 '' Hollow Chuck
	15 '' sólido Chuck
	15 '' Hollow Chuck
	10 '' Indexing Chuck
	12 '' Indexing Chuck

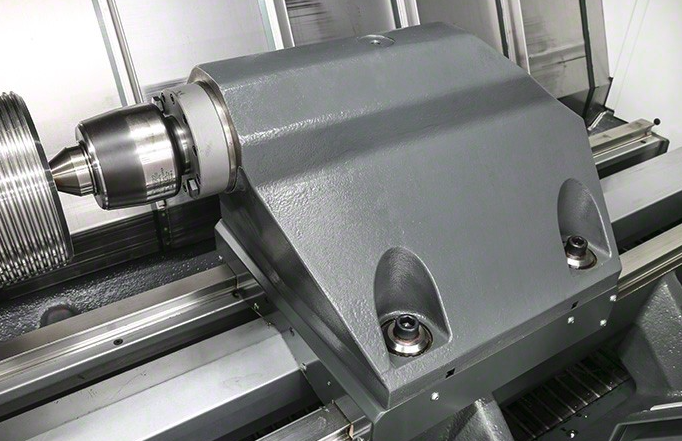

Contragolimiento	Contrapolen programable

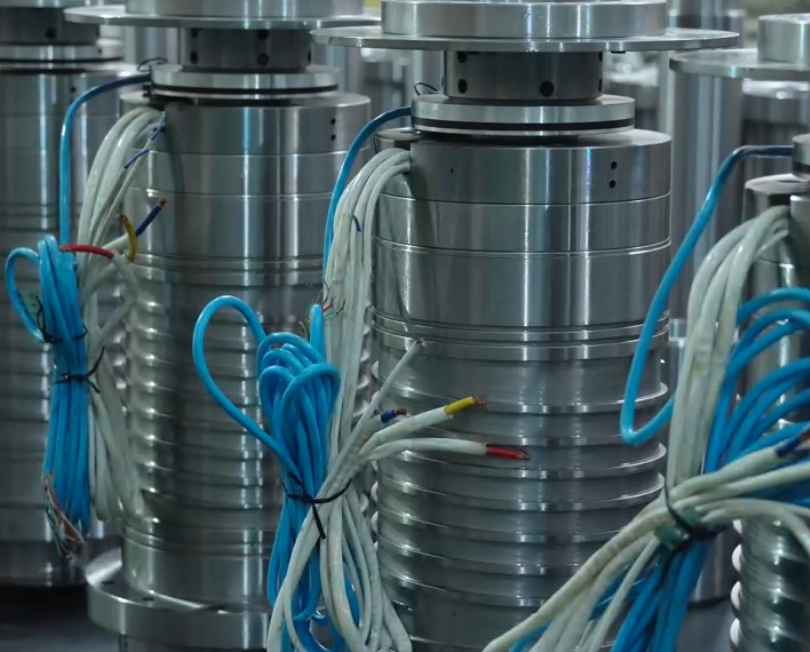

Motor	11kW Electro-huso
Motor	15kW Electro-huso
Portador de herramientas y cabezal de potencia	Soporte de herramientas cuadradas

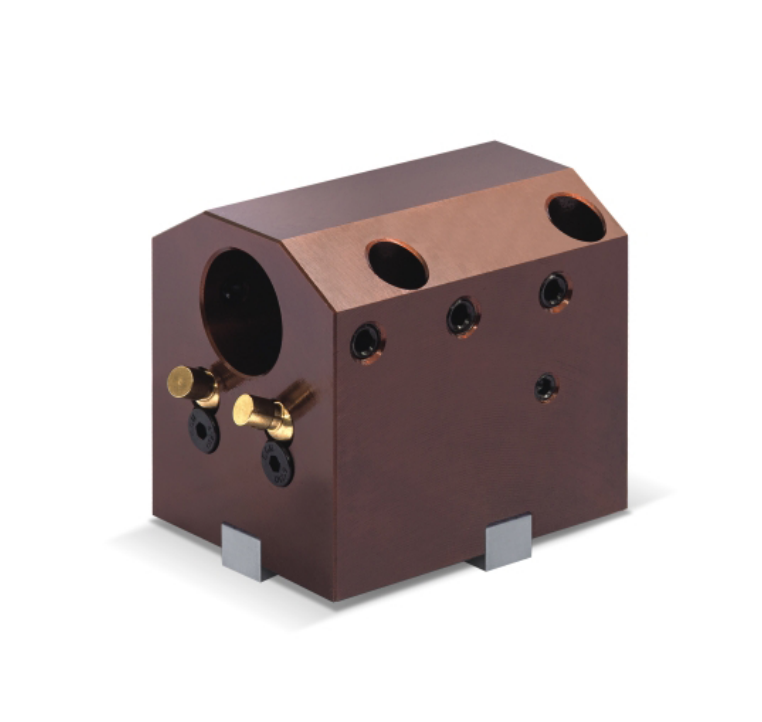

	Portavasos redondos
	BMT55 0 ° Soporte de potencia
	BMT55 90 ° Soporte de potencia
	BMT40 0 ° Soporte de potencia
	BMT40 90 ° Soporte de potencia
Protección	Puerta automática
Protección	Techo automático
Exactitud	Renishaw Tool Presetter

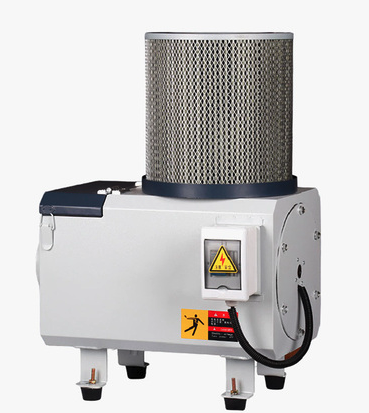

Limpiador	Skimmer de petróleo
Eliminación de refrigerante y chips	Bomba de enfriamiento de 500W
Eliminación de refrigerante y chips	Transportador de chips
Automatización	Armadura de carga automática
	Robot
	Alimentador de barra 3-20 mm Tipo de cadena ST-20
	Alimentador de barra 5-26 mm automático SV-26
	Alimentador de barra SQ-20 Película de aceite de 3-20 mm
	Alimentador de barra SW-29 Película de aceite de 5-29 mm
	Alimentador de barra SG-36 Película de aceite de 5-36 mm
	Alimentador de barra SD-51 Película de aceite de 5-50 mm
	Alimentador de barra SH55 8-55 mm
	Alimentador de barra SH56 8-65 mm
	Parte receptor
