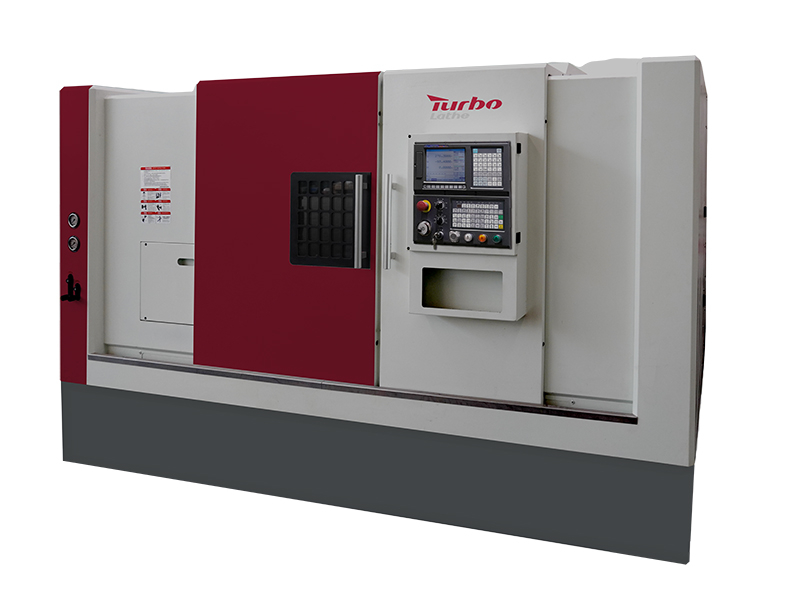

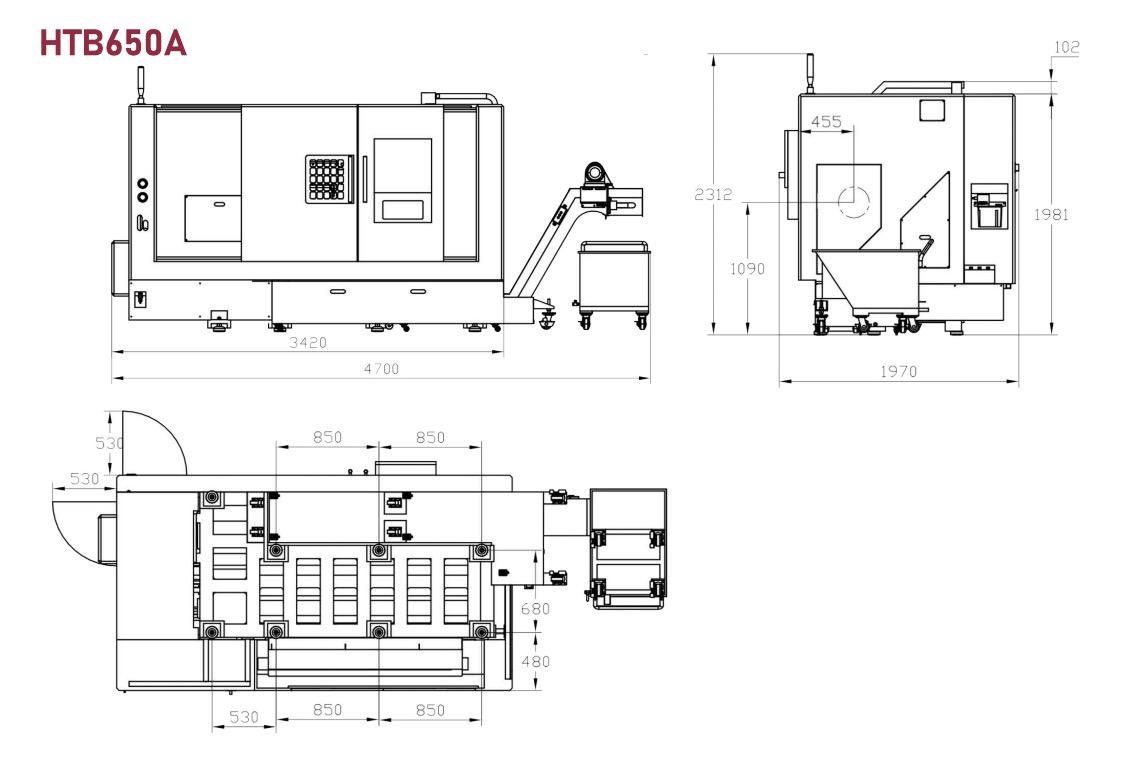

HTB650A SLANT CAMA CNC TORNO

Máxica HTB650A Máxica de funciones de corte de CNC, fresado y giro

Cuerpo integral escalonado a través del análisis de elementos finitos, Rail de guía plano de alto nivel + lanza rígida alta, puede compartir la fuerza de corte y prolongar la vida útil del riel guía. El riel de guía del atalde de LargeSpan garantiza una alta velocidad y un corte pesado. Spindle eléctrico incorporado (opcional): accionamiento directo de motor de alta velocidad incorporado, soporte de carga P4, freno de aceite, estructura compacta, alta velocidad, baja vibración, baja ruidos de ruido a alta velocidad, alta precisión, requisitos de corte de alta rigidez. Descarga intemal de 8 o 12 estaciones Torreta de alta presión (opcional): disco de engranaje de tres piezas, accionamiento de servomotor, bloqueo automático de presión de aceite, alta posicionamiento de repetición, velocidad rápida de cambio de herramientas, adecuado para un corte pesado. La bomba no necesita comenzar o detenerse al cambiar las herramientas bajo la salida de agua de alta presión, y no hay noleakage de fluido de corte.

Disponibilidad:



Consultar

REFLEJOS

Datos técnicos

ESTÁNDAR

OPCIONAL

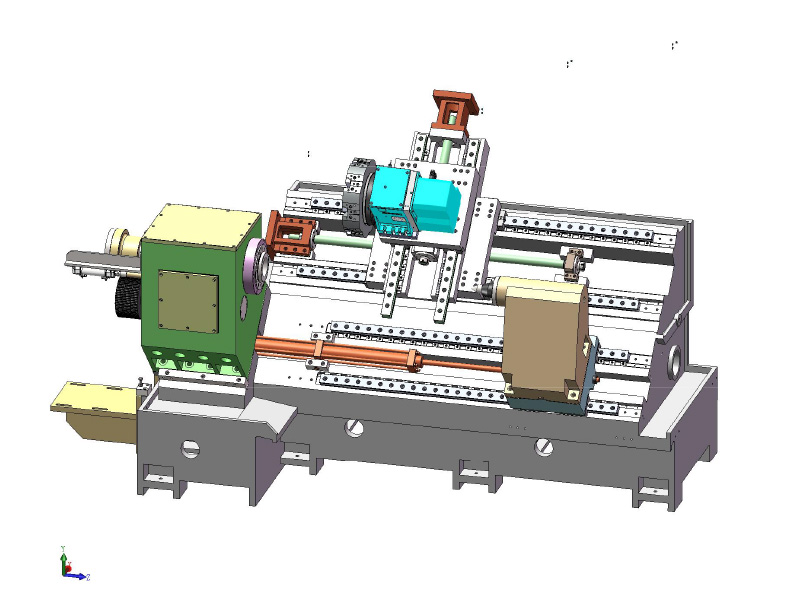

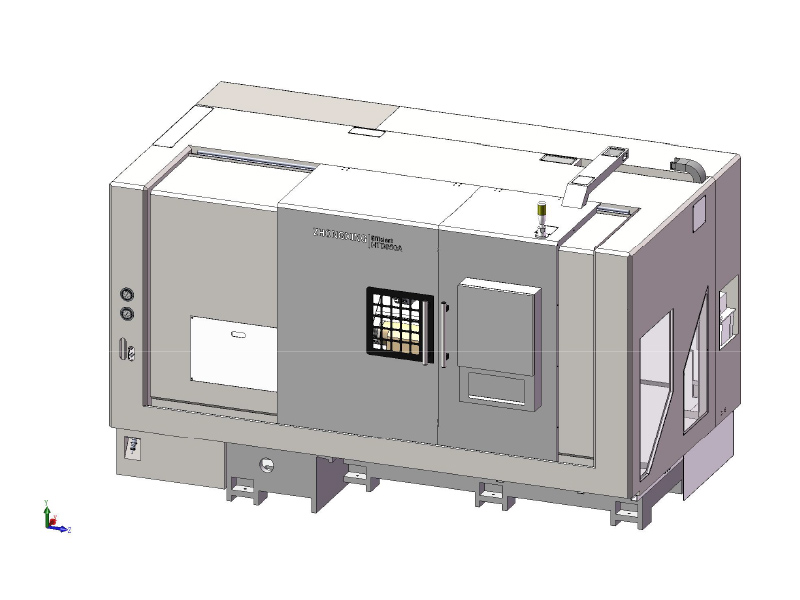

Diseño de la máquina

1. Cama plana/45 grados Cama inclinada general

2. Rail Guide de Taiwán de alta precisión

3. Extracción de chips grandes y convenientes

4. Las unidades de husillo se dividen en dos tipos: tipo de corte pesado y alta velocidad.

5. La unidad de huso de servicio pesado es adecuada para el rodamiento y el mecanizado de engranajes.

6. Las unidades de huso de alta velocidad son adecuadas para mecanizado de alta velocidad y alta precisión.

7. Estructura de tornillo pre-tensor

8. Torreta eléctrica opcional

Marca del sistema de control CNC

GSK988TA es estándar

Opcional:

HNC-808D-10G

Syntec 22ta

FanUC 0i-TF Plus

Siemens 828d

Mitsubishi

Solicitud

● Piezas de precisión

● Piezas mecánicas

● Piezas de hardware

● Herramientas manuales

● Piezas médicas

● Partes de reloj y reloj

● Piezas ópticas

● Auto Piezas

● Piezas de baño

● Accesorio para bicicletas

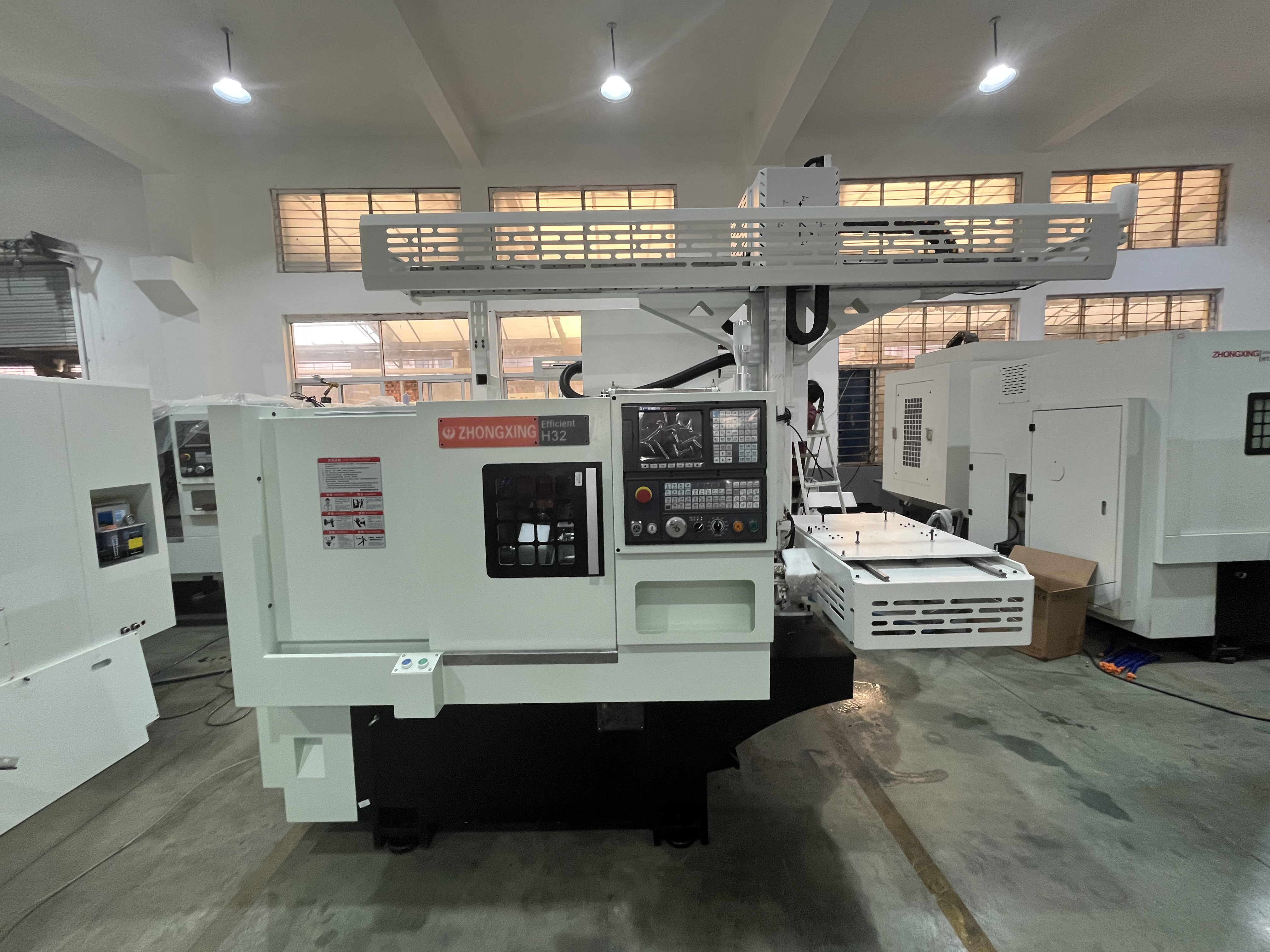

Alimentador automático de piezas

Adoptando la conducción del sistema hidráulico, la fuerza de alimentación es grande, adecuada para alimentación de material de barra más grande y más pesado. Tiene las ventajas de buena estabilidad y alta confiabilidad.

● Mejorar la eficiencia de producción

● Reducir el costo de producción

● Mejorar la seguridad de la producción

Receptor de barra

Utiliza aire comprimido como fuente de alimentación para lograr la función de empalme.

● realiza el mecanizado continuo

● Manejo y almacenamiento de la pieza de trabajo conveniente

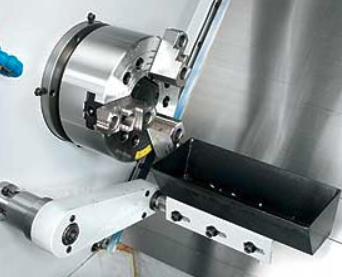

Armadura de carga automática

Modo de agarre: agarre, manejo, levantamiento, giro

Adecuado para: accesorios de hardware, piezas de plástico, piezas electrónicas 3C, piezas de automóviles, piezas electrónicas y eléctricas, muebles y piezas de electrodomésticos.

Robot

Alta precisión y alta tasa de latido: con una repetibilidad de ± 0.02 mm y una tasa de latido máxima de 4 m/s, el robot puede transportar de manera eficiente las piezas, aumentando la productividad en un 20% - 40% en la carga y descarga de la máquina herramienta.

Carga y descarga del robot: una línea de producción, una sola inversión puede satisfacer las necesidades de producción de variedades múltiples.

Baja inversión y rendimiento rápido: un robot puede realizar la carga y descarga de una estación única o múltiple.

Torreta

La indexación de disco de cortador de energía adopta el disco servo cortador.

Puede cortar en direcciones hacia adelante e inversa.

Cambio de herramienta cercana de dos vías, velocidad rápida y alta eficiencia.

Alta precisión de posicionamiento y alta precisión de posicionamiento de repetición.

Alta rigidez y buena estabilidad

8 t servo torreta

12t Torreta de potencia

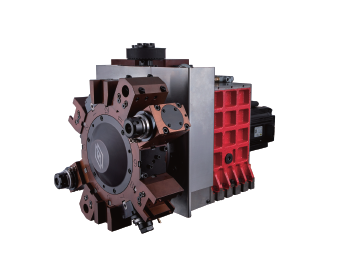

12t Torreta de potencia con eje Y

Lubricación automática

El lubricador automático ofrece automáticamente lubricante a la guía y tornillo del eje X y Z para garantizar un funcionamiento suave en todo momento.

En caso de escasez de petróleo, se emite una alarma y la máquina se detiene automáticamente.

Reprimición

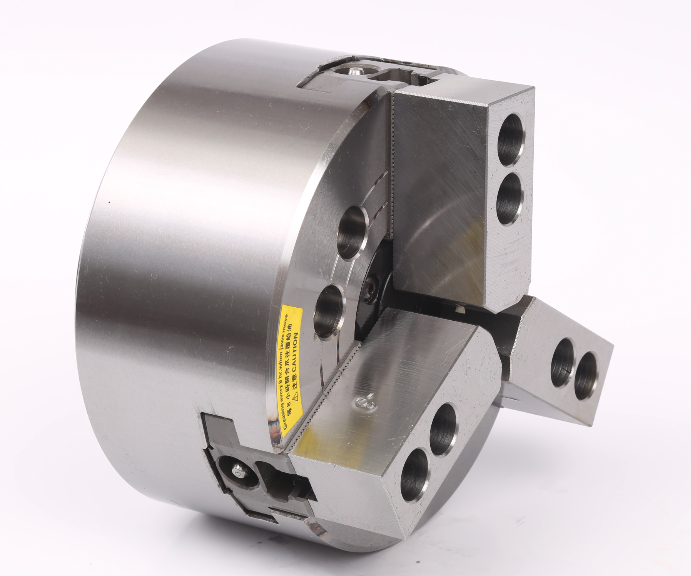

Coronilla

Arrojar

Tamaño: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Tipo: sólido/ hueco

Jaw: 2/3/4JAWS

Indexación de chuck

NO.	Parámetros técnicos principales	HTB650
1	Diámetro de balanceo máximo en la cama	Φ620 mm
2	Diámetro de piezas de trabajo de disco máximo	Φ500 mm
3	Diámetro de piezas de eje máximo	Φ380 mm
4	Longitud máxima de la pieza de trabajo	820 mm
5	Viaje de eje x/z	320 mm/800 mm
6	Tipo de cabeza del husillo	A2-8
7	Velocidad máxima del huso	2000r/min
8	Tipo de chuck hidráulico	12 'hueco 3 mandíbula
9	Orificio del huso	Φ85 mm
10	Capicidad de barra	Φ75 mm
11	Diámetro de la manga del atalde	8/12 Posición
12	Golpe de manga en la cola	≤0.005
13	Orificio del tazón del eje del pala	≤20
14	Torreta	≤20
15	Posicionamiento de repetición del eje x/z	Φ90 mm
16	X Axis Velocidad rápida	150 mm
17	Axis z rápida rápida velocidad	Mt5
18	Potencia del motor principal	11kw
19	Tamaño de la máquina herramienta (longitud x ancho x altura) mm	378019002080

Sistema GSK/HNC

8 Estación Servo Turret,

Huso A2-8 (huso máximo A2-11),

12 'Hollow Chuck,

Hiwin Ballbrow,

Guía lineal de hiwin,

Palabra hidráulica MT5#,

Transportador de chips,

Cubierta de protección,

Refrigerante y reciclaje,

370W de alimentación de la bomba de enfriamiento,

11kW Potencia del motor principal.

Configuración opcional
Sistema CNC	Syntec System 7Ta
	Syntec System 21TA
	Syntec System 22tb
	Sistema FanUC 0i-TF Plus
	Sistema Siemens 828d
	Sistema FanUC 0i-TF Plus con eje C
	Sistema Siemens 828d con el eje C
Torreta	Torreta de 12 posición
	Torreta de potencia de 12 posición
	Y eje
Arrojar	12 '' sólido Chuck
	12 '' Hollow Chuck
	15 '' sólido Chuck
	15 '' Hollow Chuck
	12 '' Indexing Chuck
	15 '' Indexing Chuck
Motor	11kW Electro-huso
Motor	15kW Electro-huso
Portador de herramientas y cabezal de potencia	Soporte de herramientas cuadradas
	Portavasos redondos

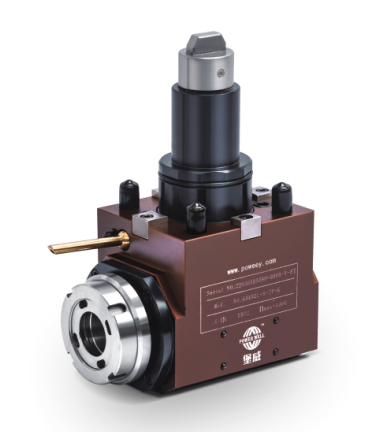

	BMT55 0 ° Soporte de potencia
	BMT55 90 ° Soporte de potencia
	BMT40 0 ° Soporte de potencia
	BMT40 90 ° Soporte de potencia
Protección	Puerta automática
Protección	Techo automático
Exactitud	Renishaw Tool Presetter

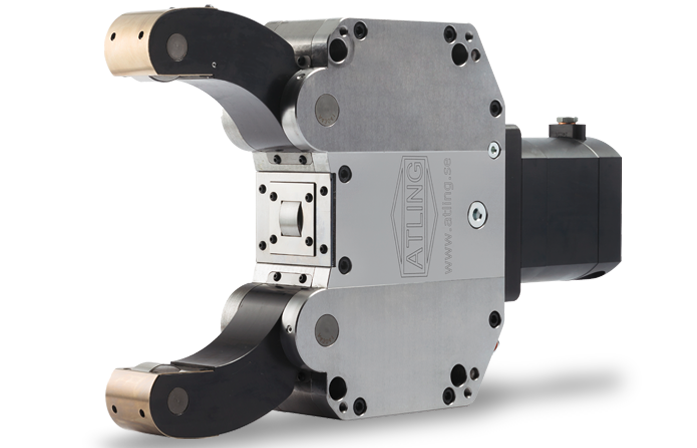

Apoyo	Descanso estable local (20-150 mm)
Apoyo	SMC STEADY REST (20-150 mm)
Automatización	Armadura de carga automática
	Robot
	Alimentador de barra 3-20 mm Tipo de cadena ST-20
	Alimentador de barra 5-26 mm automático SV-26
	Alimentador de barra SQ-20 Película de aceite de 3-20 mm
	Alimentador de barra SW-29 Película de aceite de 5-29 mm
	Alimentador de barra SG-36 Película de aceite de 5-36 mm
	Alimentador de barra SD-51 Película de aceite de 5-50 mm
	Alimentador de barra SH55 8-55 mm
	Alimentador de barra SE65 8-65 mm
	Alimentador de barra SE80 12-80 mm
	Bomba de enfriamiento de 500W
	Parte receptor

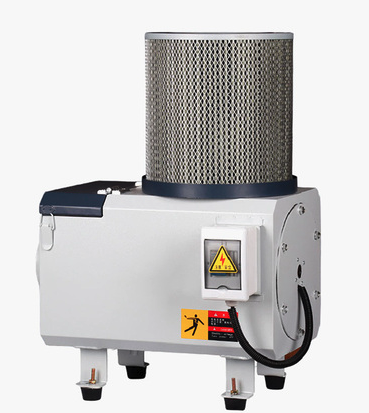

Limpiador	Skimmer de petróleo
