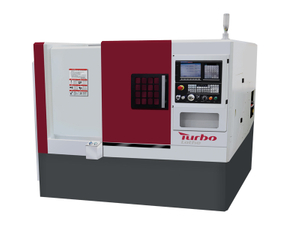

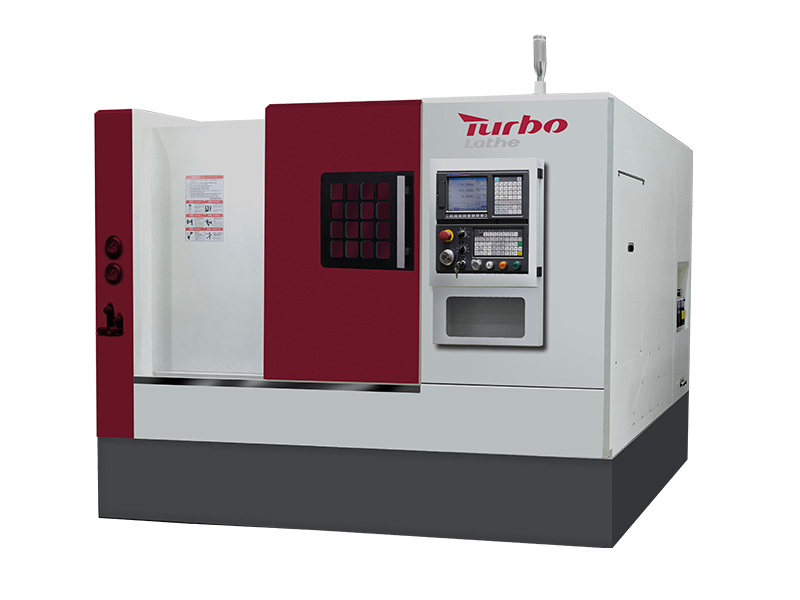

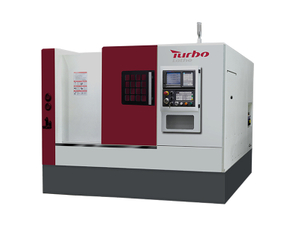

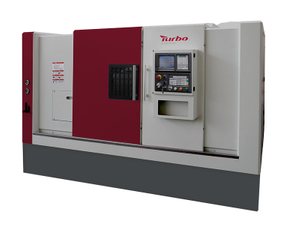

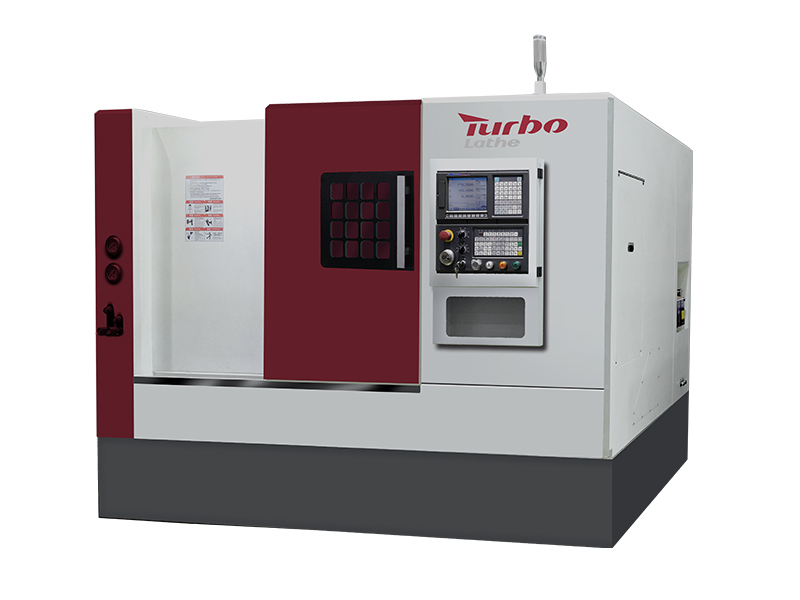

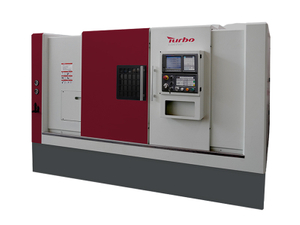

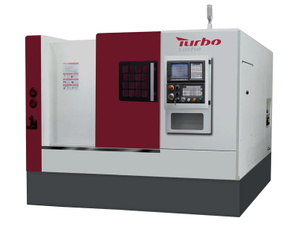

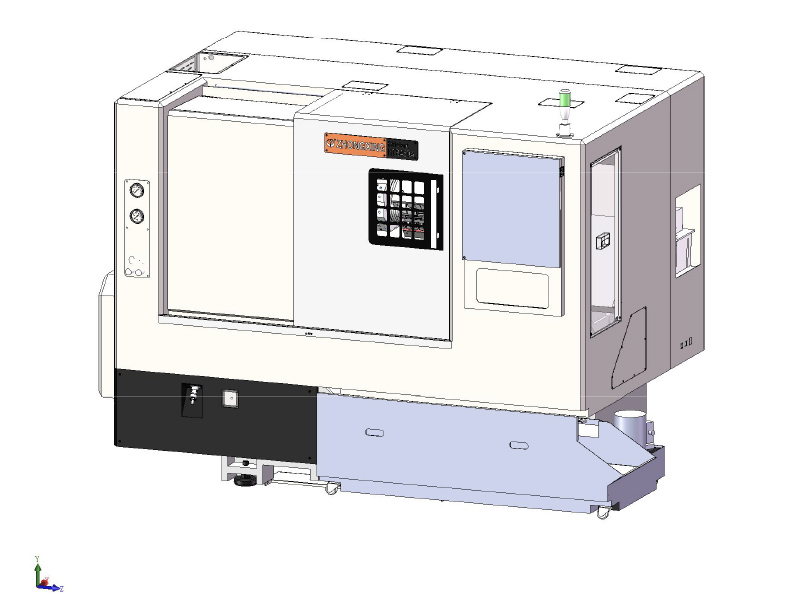

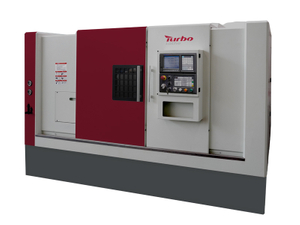

HTB450A SLANT CAMA CNC TORNO

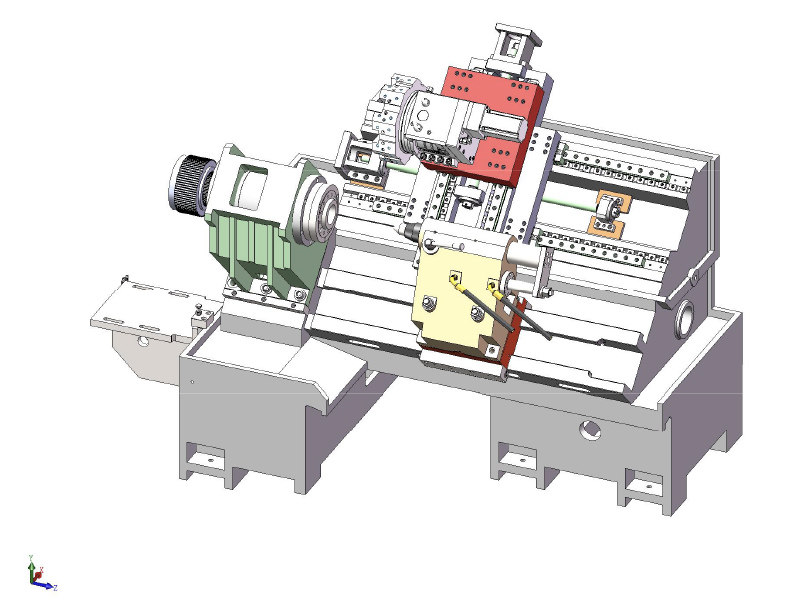

1. El torno adopta 45 ° de estructura de lecho inclinado entero, adopta máquina, electricidad, trinidad de aceite, de acuerdo con la ergonomía de la humanización para el diseño de diseño, protección completa, estructura compacta, área de ahorro, fácil de operar, fácil mantenimiento, fuerte rigidez, Alta precisión, buena estabilidad.
2. Alta rigidez y diseño de husillo de alta precisión pueden realizar fácilmente un corte fuerte.
3. Indexación precisa La torreta de alta rigidez asegura la precisión del mecanizado.
4. Los componentes de accionamiento de alta calidad logran las mejores características dinámicas.
Marca del sistema de control CNC
GSK988TA es estándar
Opcional:
HNC-808D-10G
Syntec 22ta
FanUC 0i-TF Plus
Siemens 828d
Mitsubishi
Solicitud
● Piezas de precisión
● Piezas mecánicas
● Piezas de hardware
● Herramientas manuales
● Piezas médicas
● Partes de reloj y reloj
● Piezas ópticas
● Auto Piezas
● Piezas de baño
● Accesorio para bicicletas

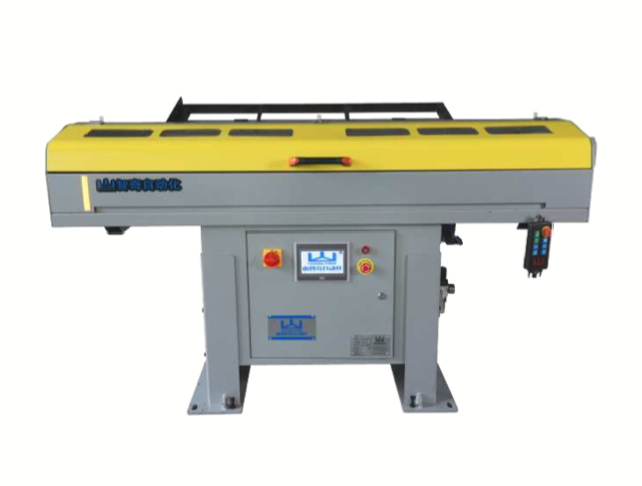

Alimentador automático de piezas
Adoptando la conducción del sistema hidráulico, la fuerza de alimentación es grande, adecuada para alimentación de material de barra más grande y más pesado. Tiene las ventajas de buena estabilidad y alta confiabilidad.
● Mejorar la eficiencia de producción
● Reducir el costo de producción
● Mejorar la seguridad de la producción
Receptor de barra
Utiliza aire comprimido como fuente de alimentación para lograr la función de empalme.
● realiza el mecanizado continuo
● Manejo y almacenamiento de la pieza de trabajo conveniente
Armadura de carga automática
Modo de agarre: agarre, manejo, levantamiento, giro
Adecuado para: accesorios de hardware, piezas de plástico, piezas electrónicas 3C, piezas de automóviles, piezas electrónicas y eléctricas, muebles y piezas de electrodomésticos.

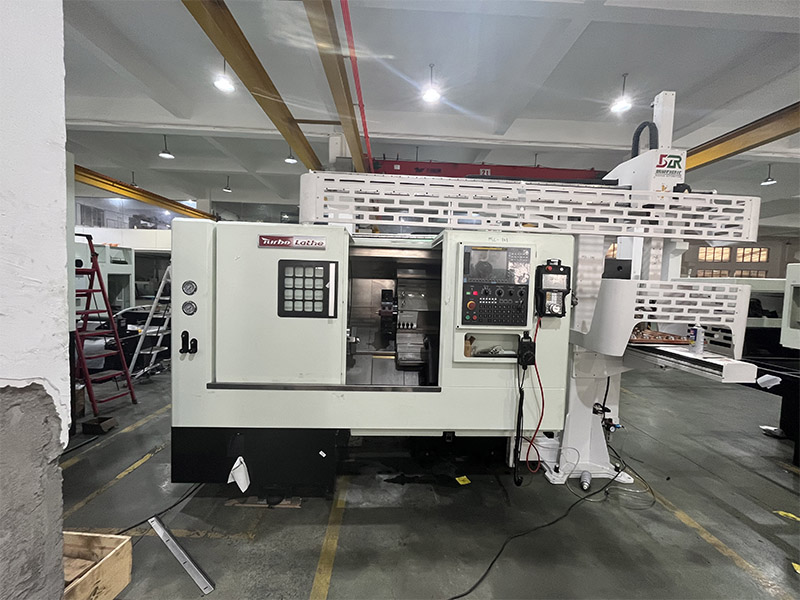

Robot
Alta precisión y alta tasa de latido: con una repetibilidad de ± 0.02 mm y una tasa de latido máxima de 4 m/s, el robot puede transportar de manera eficiente las piezas, aumentando la productividad en un 20% - 40% en la carga y descarga de la máquina herramienta.
Carga y descarga del robot: una línea de producción, una sola inversión puede satisfacer las necesidades de producción de variedades múltiples.
Baja inversión y rendimiento rápido: un robot puede realizar la carga y descarga de una estación única o múltiple.
Torreta
La indexación de disco de cortador de energía adopta el disco servo cortador.
Puede cortar en direcciones hacia adelante e inversa.
Cambio de herramienta cercana de dos vías, velocidad rápida y alta eficiencia.
Alta precisión de posicionamiento y alta precisión de posicionamiento de repetición.
Alta rigidez y buena estabilidad
8 t servo torreta

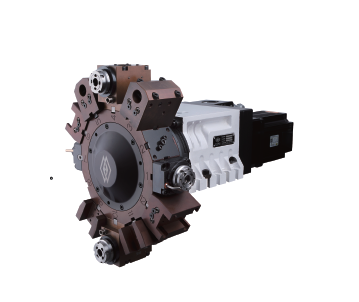

12t Torreta de potencia
12t Torreta de potencia con eje Y
Reprimición
Coronilla
Arrojar
Tamaño: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
Tipo: sólido/ hueco
Jaw: 2/3/4JAWS
Indexación de chuck
| Configuración opcional | ||
| Sistema CNC | Syntec System 7Ta |  |
| Syntec System 21TA | ||
| Syntec System 22tb | ||
| Sistema FanUC 0i-TF Plus | ||
| Sistema Siemens 828d | ||
| Sistema FanUC 0i-TF Plus con eje C | ||
| Sistema Siemens 828d con el eje C | ||
| Torreta | Torreta de 12 posición |  |
| Torreta de potencia de 12 posición | ||
| Arrojar | 10 '' sólido Chuck |  |
| 10 '' Hollow Chuck | ||
| 12 '' sólido Chuck | ||
| 12 '' Hollow Chuck | ||
| 8 '' Indexing Chuck | ||
| 10 '' Indexing Chuck | ||
| 12 '' Indexing Chuck | ||

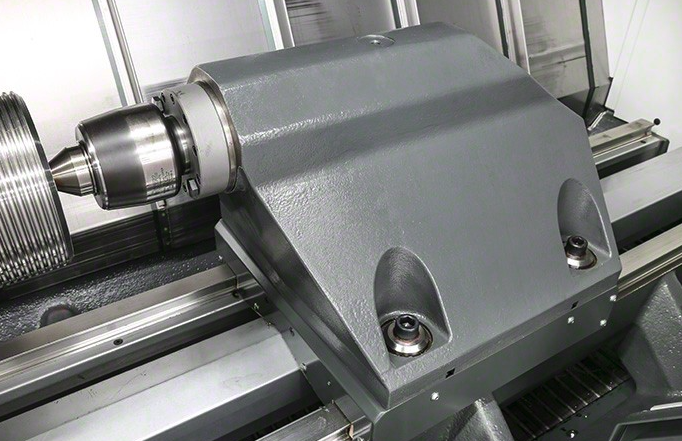

| Contragolimiento | Contrapolen programable |  |
| Motor | 11kW Electro-huso |  |
| 15kW Electro-huso | ||

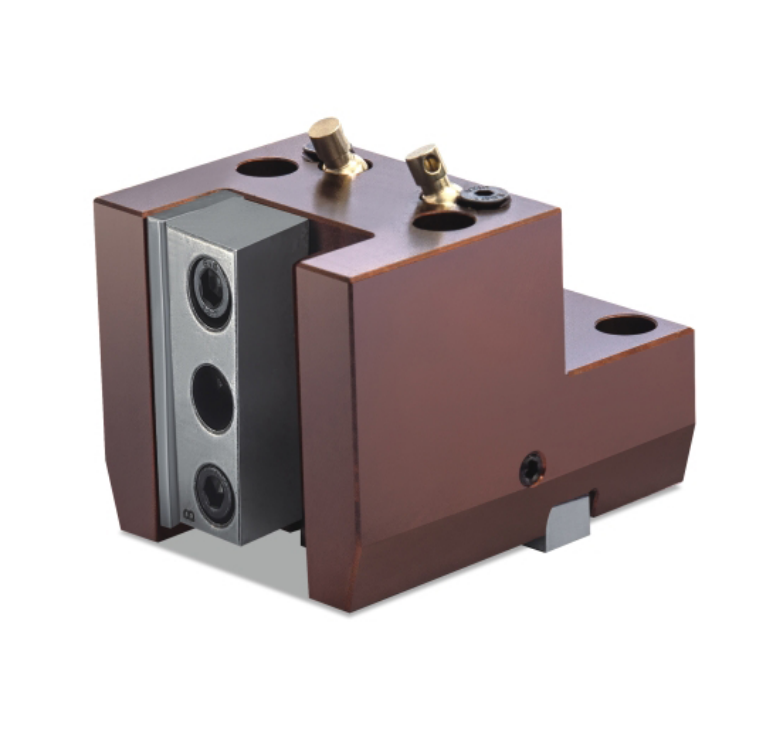

| Portador de herramientas y cabezal de potencia | Soporte de herramientas cuadradas |   |
| Portavasos redondos | ||
| BMT55 0 ° Soporte de potencia | ||
| BMT55 90 ° Soporte de potencia | ||
| BMT40 0 ° Soporte de potencia | ||
| BMT40 90 ° Soporte de potencia | ||
| Protección | Puerta automática |  |
| Techo automático | ||
| Exactitud | Renishaw Tool Presetter |  |
| Eliminación de refrigerante y chips | Transportador de chips |  |
| Bomba de enfriamiento de 500W | ||

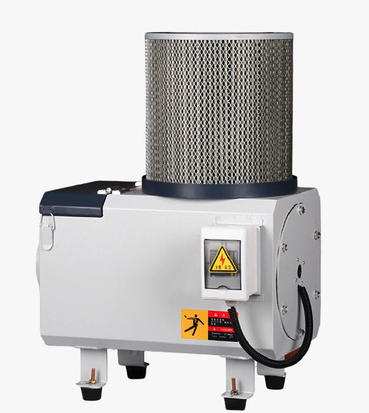

| Limpiador | Skimmer de petróleo | |
| Automatización | Armadura de carga automática |
|
| Robot | ||
| Parte receptor | ||
| Alimentador de barra 3-20 mm Tipo de cadena ST-20 | ||
| Alimentador de barra 5-26 mm automático SV-26 | ||
| Alimentador de barra SQ-20 Película de aceite de 3-20 mm | ||
| Alimentador de barra SW-29 Película de aceite de 5-29 mm | ||
| Alimentador de barra SG-36 Película de aceite de 5-36 mm | ||
