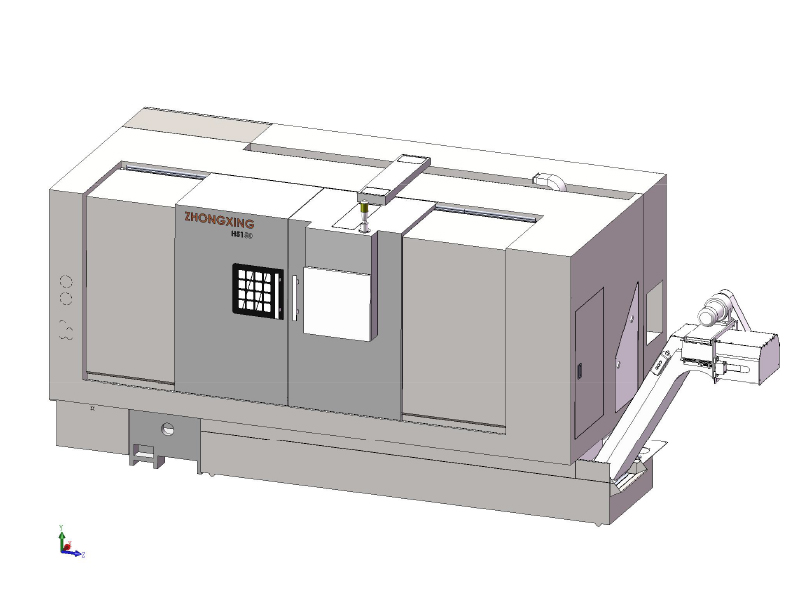

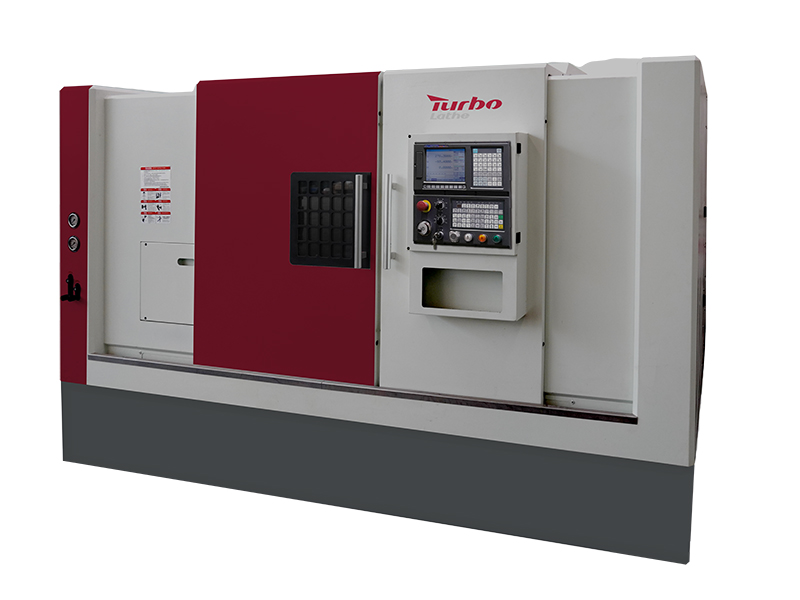

HTB5100 SLANT CAMA CNC TORNO

HTB5100 High Precision Metal 3 Axis Mejor Máquina CNC CNC Torning Machine para metal

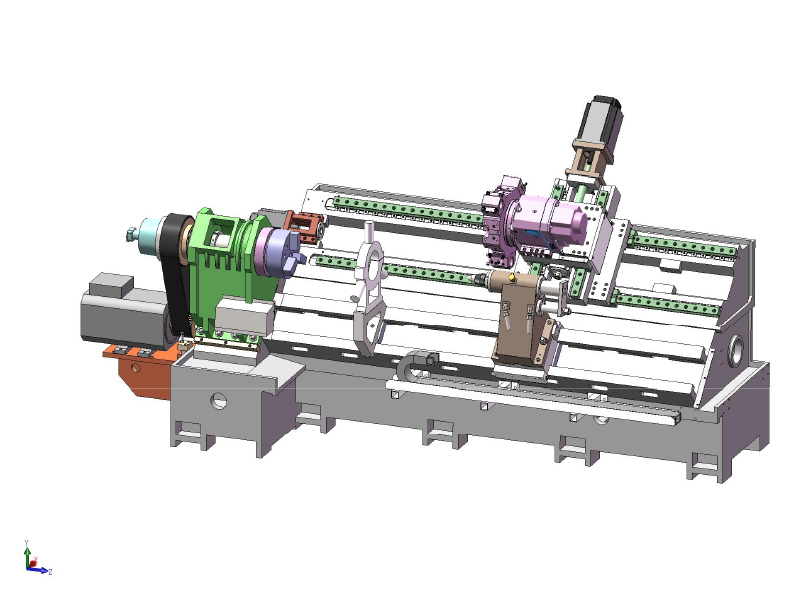

HTB5100 Sobre la base de HTB550A, el diámetro giratorio en la cama permanece sin cambios, el diámetro de mecanizado permanece sin cambios y la longitud de mecanizado aumenta de 670 mm a 1000 mm. Spindle Tailstock (opcional): soporte de rodamiento de grado P4, Apex MT5, sello mecánico de laberinto, alta precisión y soporte de piezas rígidas a alta velocidad de rotación, vida larga y alta cilindricidad del procesamiento de piezas. Los ejes X y Z adoptan un tornillo de bola de doble tuerca de clase C3 y un tornillo de precisión de rodamiento especial para la velocidad, realización de pre-estiración, con transmisión estable y precisión buena después de la expansión térmica. Los servomotores se acoplan directamente a través de acoplamientos de precisión para optimizar los cambios de precisión de la transmisión debido a las cargas. Los ejes X y Z usan una pista de bola rígida de alto nivel P con un tornillo de bola preciso que impulsa la velocidad de movimiento rápido de 24 m/min y reduce el tiempo sin cortar.

Estado de Disponibilidad:



Preguntar

REFLEJOS

Descripción Del Producto

1.

2. Unidad de huso de alta precisión y alta rigidez de precisión;

3.

4. Precision Torret selecciona la herramienta cercana;

5. Puede transportar con armadura o robot conjunto y línea automática.

Marca del sistema de control CNC

GSK988TA es estándar

Opcional:

HNC-808D-10G

Syntec 22ta

FanUC 0i-TF Plus

Siemens 828d

Mitsubishi

Solicitud

● Piezas de precisión

● Piezas mecánicas

● Piezas de hardware

● Herramientas manuales

● Piezas médicas

● Partes de reloj y reloj

● Piezas ópticas

● Auto Piezas

● Piezas de baño

● Accesorio para bicicletas

Alimentador automático de piezas

Adoptando la conducción del sistema hidráulico, la fuerza de alimentación es grande, adecuada para alimentación de material de barra más grande y más pesado. Tiene las ventajas de buena estabilidad y alta confiabilidad.

● Mejorar la eficiencia de producción

● Reducir el costo de producción

● Mejorar la seguridad de la producción

Receptor de barra

Utiliza aire comprimido como fuente de alimentación para lograr la función de empalme.

● realiza el mecanizado continuo

● Manejo y almacenamiento de la pieza de trabajo conveniente

Armadura de carga automática

Modo de agarre: agarre, manejo, levantamiento, giro

Adecuado para: accesorios de hardware, piezas de plástico, piezas electrónicas 3C, piezas de automóviles, piezas electrónicas y eléctricas, muebles y piezas de electrodomésticos.

Robot

Alta precisión y alta tasa de latido: con una repetibilidad de ± 0.02 mm y una tasa de latido máxima de 4 m/s, el robot puede transportar de manera eficiente las piezas, aumentando la productividad en un 20% - 40% en la carga y descarga de la máquina herramienta.

Carga y descarga del robot: una línea de producción, una sola inversión puede satisfacer las necesidades de producción de variedades múltiples.

Baja inversión y rendimiento rápido: un robot puede realizar la carga y descarga de una estación única o múltiple.

Torreta

La indexación de disco de cortador de energía adopta el disco servo cortador.

Puede cortar en direcciones hacia adelante e inversa.

Cambio de herramienta cercana de dos vías, velocidad rápida y alta eficiencia.

Alta precisión de posicionamiento y alta precisión de posicionamiento de repetición.

Alta rigidez y buena estabilidad

8 t servo torreta

12t Torreta de potencia

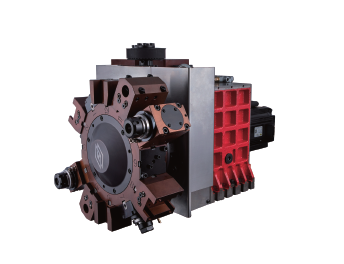

12t Torreta de potencia con eje Y

Lubricación automática

El lubricador automático ofrece automáticamente lubricante a la guía y tornillo del eje X y Z para garantizar un funcionamiento suave en todo momento.

En caso de escasez de petróleo, se emite una alarma y la máquina se detiene automáticamente.

Reprimición

Coronilla

Arrojar

Tamaño: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Tipo: sólido/ hueco

Jaw: 2/3/4JAWS

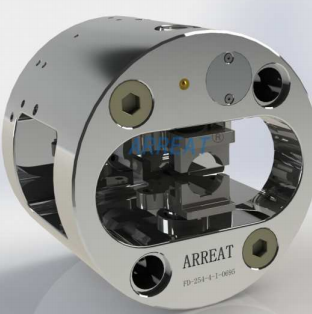

Indexación de chuck

NO.	Parámetros técnicos principales	HTB5100
1	Diámetro de oscilación máximo en la cama	Φ550 mm
2	Diámetro de piezas de trabajo de disco máximo	Φ460 mm
3	Diámetro de piezas de eje máximo	Φ280 mm
4	Longitud máxima de la pieza de trabajo	1000 mm
5	Viaje de eje x/z	240 mm/1050 mm
6	Tipo de cabeza del husillo	A2-8
7	Velocidad máxima del huso	2000r/min
8	Tipo de chuck hidráulico	10 'Hollow Chuck
9	Orificio del huso	Φ85 mm
10	Capicidad de barra	Φ70 mm
11	Diámetro de la manga del atalde	Φ75 mm
12	Golpe de manga en la cola	100 mm
13	Orificio del tazón del eje del pala	#Mt5
14	Torreta	12 posición
15	Posicionamiento de repetición del eje x/z	≤0.005
16	X Axis Velocidad rápida	≤20
17	Axis z rápida rápida velocidad	≤20
18	Potencia del motor principal	11kw

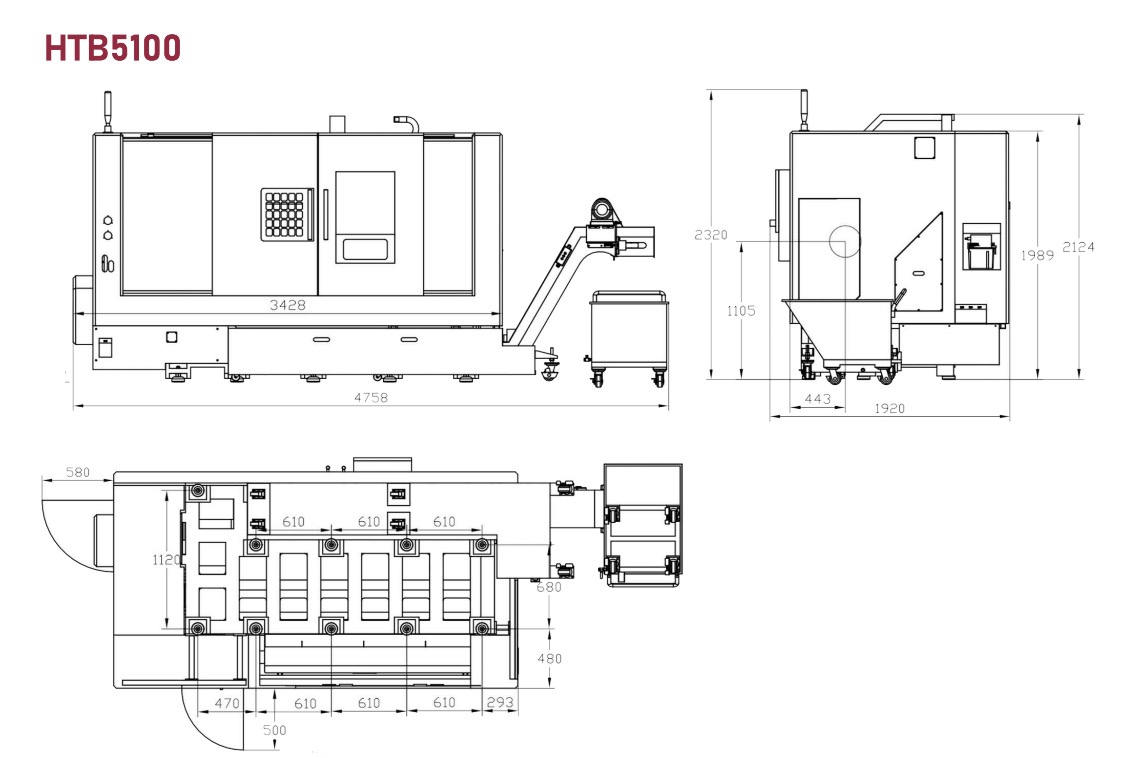

19	Tamaño de la máquina herramienta (longitud x ancho x altura) mm	375019002120

Sistema GSK/HNC

8 Estación Servo Turret,

Huso A2-8 (huso máximo A2-11),

10 '' Hollow Chuck,

Hiwin Ballbrow,

Guía lineal de hiwin,

Palabra hidráulica MT5#,

Transportador de chips,

Cubierta de protección,

Refrigerante y reciclaje,

370W de alimentación de la bomba de enfriamiento,

11kW Potencia del motor principal.

Configuración opcional
Sistema CNC	Syntec System 7Ta
	Syntec System 21TA
	Syntec System 22tb
	Sistema FanUC 0i-TF Plus
	Sistema Siemens 828d
	Sistema FanUC 0i-TF Plus con eje C
	Sistema Siemens 828d con el eje C
Torreta	Torreta de 12 posición
	Torreta de potencia de 12 posición
	Y eje
Arrojar	12 '' sólido Chuck
	12 '' Hollow Chuck
	15 '' sólido Chuck
	15 '' Hollow Chuck
	10 '' Indexing Chuck
	12 '' Indexing Chuck

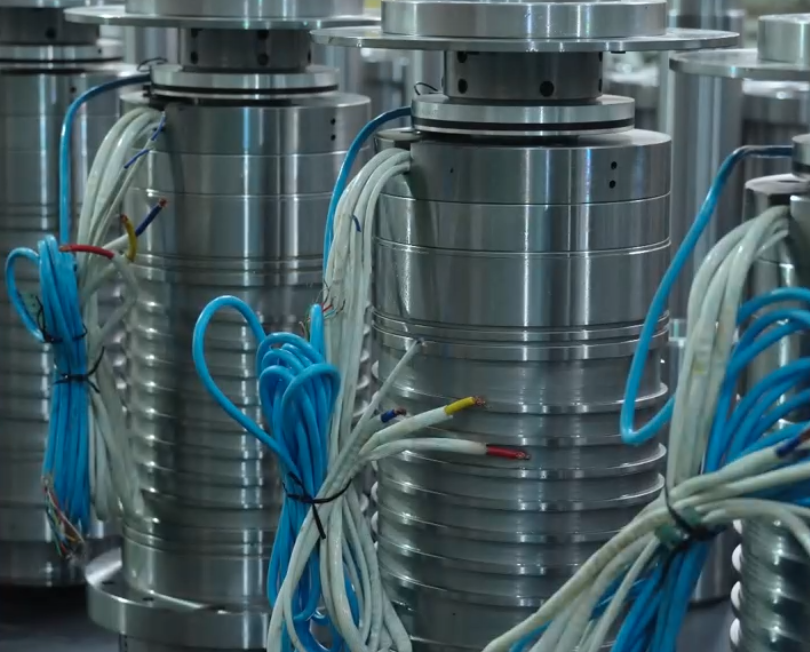

Motor	11kW Electro-huso
Motor	15kW Electro-huso

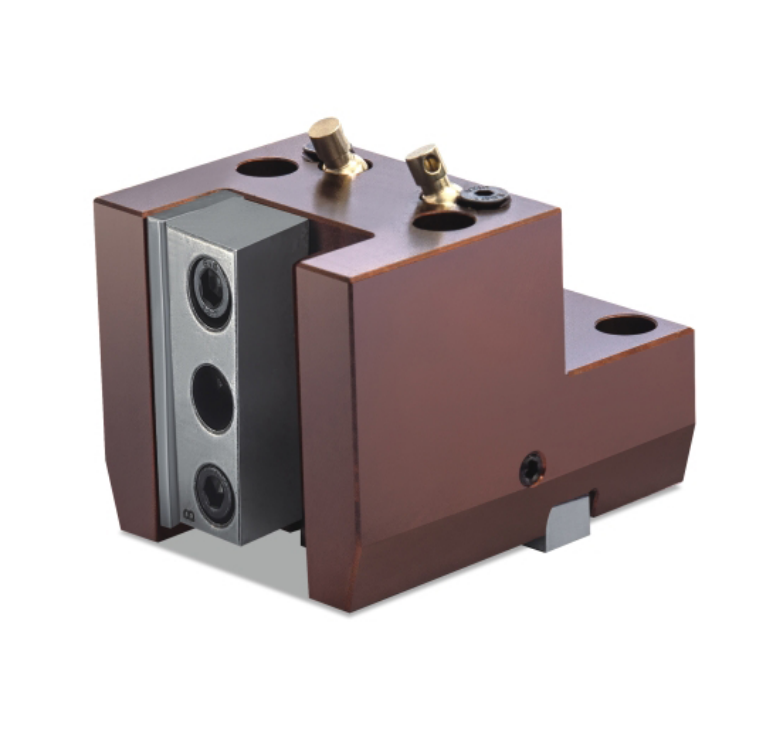

Portador de herramientas y cabezal de potencia	Soporte de herramientas cuadradas
	Portavasos redondos
