Composición de torno de CNC

1. Usos de proceso de tornos CNC

Los tornos CNC se utilizan principalmente para girar varias superficies rotativas. En el torno de CNC se puede llevar a cabo dentro y fuera de la superficie cilíndrica, superficie cónica, superficie rotativa de moldeo, superficie roscada, superficie curvada de alta precisión y el extremo del procesamiento de rosca. Las herramientas utilizadas en los tornos CNC incluyen herramientas de giro, taladros, cuchillos, cortadores y herramientas de roscado y otras herramientas de procesamiento de agujeros. CNC Tornle Processing Parts de la precisión dimensional de hasta IT5 ~ It6, valor de rugosidad de la superficie de hasta 0.4um por debajo.

2. Composición de torno de CNC

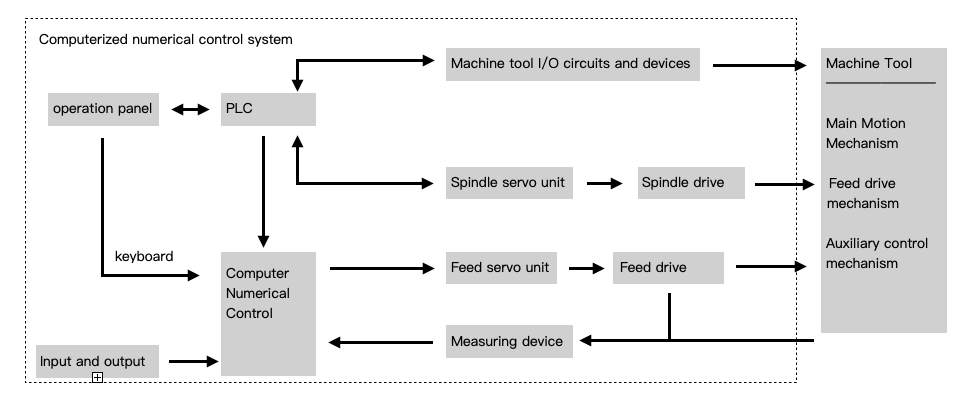

El torno de CNC generalmente está compuesto por dispositivos de entrada y salida, dispositivo de control numérico de computadora, controlador lógico programable (PLC), dispositivo de accionamiento de la unidad servo, dispositivo de medición y host de máquina herramienta, etc., etc.

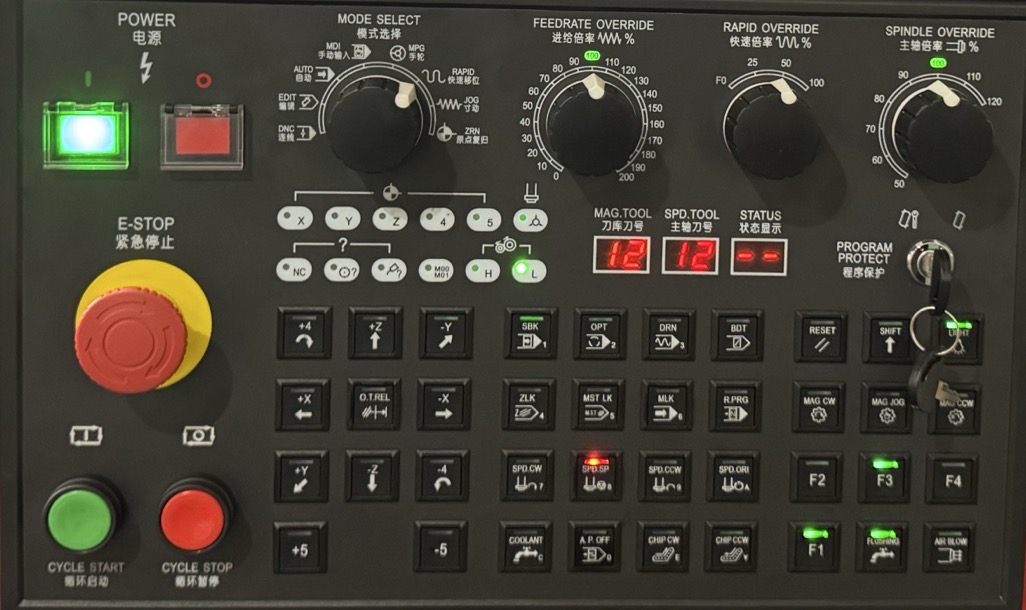

A. Panel de operación

Operación, es el operador y el dispositivo CNC para el intercambio de herramientas de información, máquinas herramientas CNC, componentes únicos, por la estación de botones, luces de estado, matrices de teclas (la misma función que el teclado de la computadora) y la pantalla.

B. Dispositivos de entrada y salida

Los dispositivos de entrada y salida son los dispositivos que interactúa el sistema CNC (control numérico de la computadora) con dispositivos externos. La información a la que se interactuará suele ser el programa de mecanizado. Esto significa que un programa para mecanizar una parte que se ha preparado y registrado en un medio de control se alimenta al sistema CNC, o un programa para mecanizar una parte que ha sido depurada se almacena o registra en el medio de control correspondiente a través del dispositivo de salida.

C. Dispositivo CNC (unidad CNC)

(1) Composición del sistema informático, placa de control de posición, placa de interfaz PLC, placa de interfaz de comunicación, módulos de funciones especiales y el software de control correspondiente.

(2) De acuerdo con el programa de procesamiento de piezas de entrada para el procesamiento correspondiente (como el procesamiento de trayectoria de movimiento, el procesamiento de salida de la máquina, etc.), y luego los comandos de control de salida a los componentes ejecutivos correspondientes (servo unidades, unidades y plc, etc.), todo de los cuales está coordinado por el hardware y el software del dispositivo CNC, la organización racional, para que todo el sistema está organizado y funcione en una manera ordenada, el Centro del dispositivo CNC es el núcleo del Centro del Centro del Centro del Centro. La unidad CNC es el núcleo del sistema CNC.

D. Servo Unidad, unidad de transmisión y unidad de medición

(1) Composición, Servo Unit, Drive Device incluye el dispositivo de accionamiento de servicio del husillo y el motor del huso, el dispositivo de accionamiento de servomotor de alimentación y el motor de alimentación. El dispositivo de medición incluye: dispositivo de medición de posición y velocidad para realizar el control de circuito cerrado del servo del sistema de alimentación.

(2) Función: Asegure un seguimiento sensible y preciso de los comandos del dispositivo CNC.

E. PLC, Circuitos y dispositivos de E/S de máquina

(1) Composición

1. PLC (controlador lógico programable): se usa para completar el control de E/S de las acciones secuenciales relacionadas con las operaciones lógicas, consta de hardware y software.

2. Circuito y dispositivo I/0 de la máquina: las piezas de ejecución para realizar el control de E/S (circuitos lógicos compuestos de relés, válvulas solenoides, interruptores de viaje, contactores, etc.).

(2) función

1. Acepta comandos M, S y T de CNC, decodifica y los convierte en las señales de control correspondientes y controla los dispositivos auxiliares para completar la acción de conmutación correspondiente de la máquina herramienta.

2. Acepta señales I/0 del panel de operación y del lado de la máquina, las envía a la unidad CNC, y después del procesamiento, emite comandos para controlar el estado operativo del sistema CNC y los movimientos de la máquina.

F. Unidad principal de la máquina herramienta

(1) Composición, consta de piezas de movimiento principales, piezas de movimiento de alimentación (tabla, placa de arrastre y mecanismo de transmisión correspondiente), piezas de soporte (columna, lecho, etc.) y dispositivos especiales (sistema automático de intercambio de herramientas, sistema de intercambio de piezas de trabajo automáticas) y dispositivos auxiliares (por ejemplo, dispositivo de eliminación de chips, etc.).

(2) Fol El cuerpo principal de la máquina herramienta CNC es la parte de ejecución que realiza la fabricación y el procesamiento.
