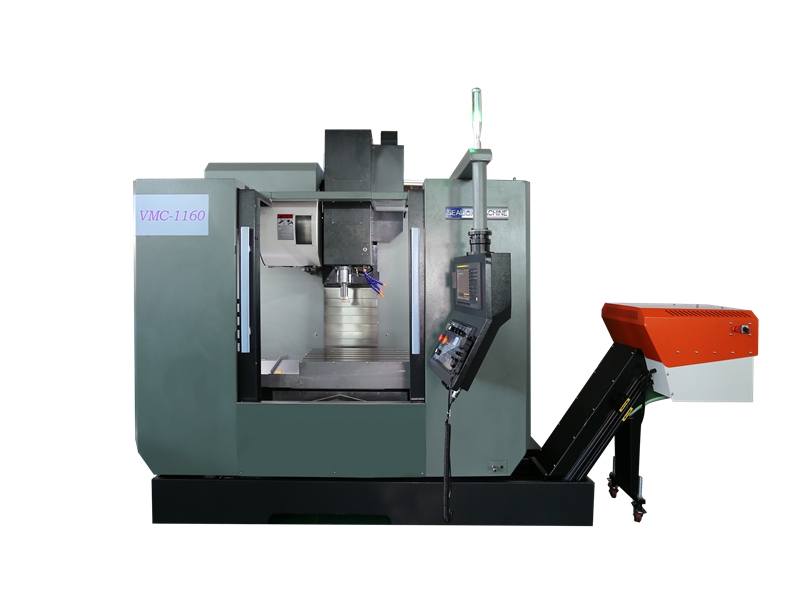

Centro de mecanizado vertical VMC1160
Centro de mecanizado vertical VMC1160
| Estado de Disponibilidad: | |
|---|---|
REFLEJOS
Datos técnicos
ESTÁNDAR
OPCIONAL
REFLEJOS
| Especificación principal | VMC1160 |
| Mesa | |
| Tamaño de la tabla (mm) | 600 × 1200 |
| Carga máxima en la tabla (kg) | 800 |
| Rango de procesamiento | |
| X viajar (mm) | 1100 |
| Y viajar (mm) | 600 |
| Z Travel (mm) | 600 |
| Distancia de la nariz de mesa a husillo (mm) | 120-720 |
| Centro de husillo a la distancia de la guía (mm) | 650 |
| Huso | |
| Tipo de huso | Directo/cinturón |
| Velocidad del husillo (RPM) | 8000/10000/12000 |
| Potencia del motor principal (KW) | '15/11 |
| X/y/z | |
| X/Y/Z Velocidad rápida (R/min) | 36/36/36 |
| Potencia del motor X/Y/Z (KW) | ≥3/3/3 (freno) |
| Torque X/Y/Z (NM) | 20/20/20 (freno) |
| Velocidad de alimentación X/Y/Z (mm/min) | 1-10000 |
| Peso | |
| Peso de la máquina (kg) | 6500 |
| Exactitud | |
| Repetibilidad | ± 0.003 mm |
| Colocación | ± 0.005 mm |
| Fuente de alimentación | |
| Fuente de energía | 3 ￠ -AC 380V 50Hz ± 5% |
| Configuración estándar | ||
| No. | Artículo | Proveedor |
| 1. | Sistema CNC | Fanuc oi-mmf plus |
| 2. | Motor principal | FANUC |
| 3. | Motor de servo x/y/z | FANUC |
| 4. | Tornillo de pelota x/y/z | PMI/Hiwin |
| 5. | Rodamiento de tornillo de bolas | Nsk |
| 6. | Guía X/Y/Z | PMI/Hiwin |
| 7. | Huso | Kenturn |
| 8. | Cinturón dentado sincrónico | Unita |
| 9. | Sistema AT'C | Okada/Detron |
| 10. | Luz de trabajo | Estándar |
| 11. | Limpieza con cón de husillo | Estándar |
| 12. | Sistema de lavado de fluidos de la máquina | Estándar |
| 13. | Almohadilla de base y perno de ajuste | Estándar |
| 14. | Sistema de lubricación de alimentación automática centralizada | Estándar |
| 15. | Protección completa de la máquina herramienta | Estándar |
| 16. | Luz de 3 colores | Estándar |
| 17. | A/C para gabinete eléctrico | Estándar |
| 18. | Componentes eléctricos | Schneider |
| 19. | Sistema neumático | SMC/Festo |
Cofiguración opcional
Syntec System 22MA
Mitsubishi M80B
Mitsubishi M80a
Fanuc Manual-Guide-I
CTS tipo cinturón 2MPA
CTS tipo cinturón 5MPA
Tipo de correa CTS 7MPA
BT40 10000/12000 RPM Dirección directa
Direct Drive CTS 2MPA
Direct Drive CTS 5MPA
Direct Drive CTS 7MPA
Bt40 15000 rpm un motor
BT40 15000 rpm A Motor CTS 3MPA
Eje motorizado 18000 rpm
Eje motorizado 18000 rpm CTS 3MPA
32 herramientas ATC
40 herramientas ATC
60 también ATC
Puerta automática
Escala lineal de Heidenhain xyz
Control de niebla
TS27R Renishaw Tool Presetter
Presetidor de herramientas locales
Medición de la pieza de trabajo de Renishaw OMP60
Renishaw A-2066-0001 Hallazgo de borde
TJR 170 mm 4 mesa de eje
TJR 200 mm 4 eje mesa
TJR 250 mm 4 Axis Table
TJR 320 mm 4 Axis Table
