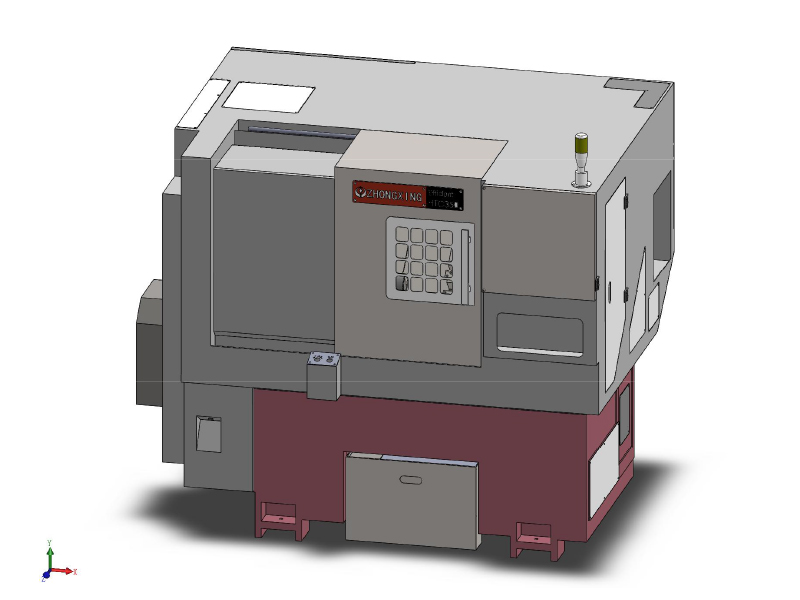

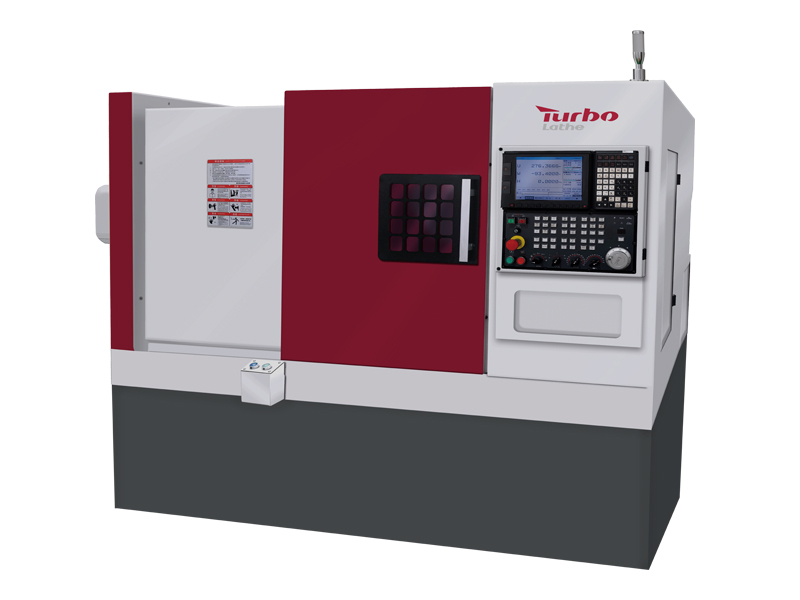

HTC350 SLANT CAMA CNC TORNO

HTC350 Tipo de pandilla CNC Precision Automatic Tornhe, Tipo de pandilla CNC Lathe Collet Machine Tool

El diámetro de giro sobre el lecho del torno es de 350 mm, la longitud máxima de mecanizado es de 150 mm, un diseño de lecho inclinado de 45 grados, y la eliminación de chips automático de protección completa de acero inoxidable estándar es conveniente, con un transportador de chips, sin necesidad de limpiar manualmente. La máquina es pequeña y compacta, no puede usar el contraproducción, adecuado para mecanizar productos de disco, si necesita mecanizar productos de eje largo, elija el modelo H36 y no puede estar equipado con Torreta de energía, si necesita instalar la torreta de alimentación , elija el modelo HTC500, pero puede optar por instalar el cabezal de potencia en el portaobjetos, lo que puede lograr la función del fresado y la perforación. El huso adopta la cabeza del husillo A2-5, la velocidad máxima puede alcanzar 4000R/min con coleta o 6 '.

Estado de Disponibilidad:



Preguntar

REFLEJOS

Datos técnicos

ESTÁNDAR

OPCIONAL

Diseño de la máquina

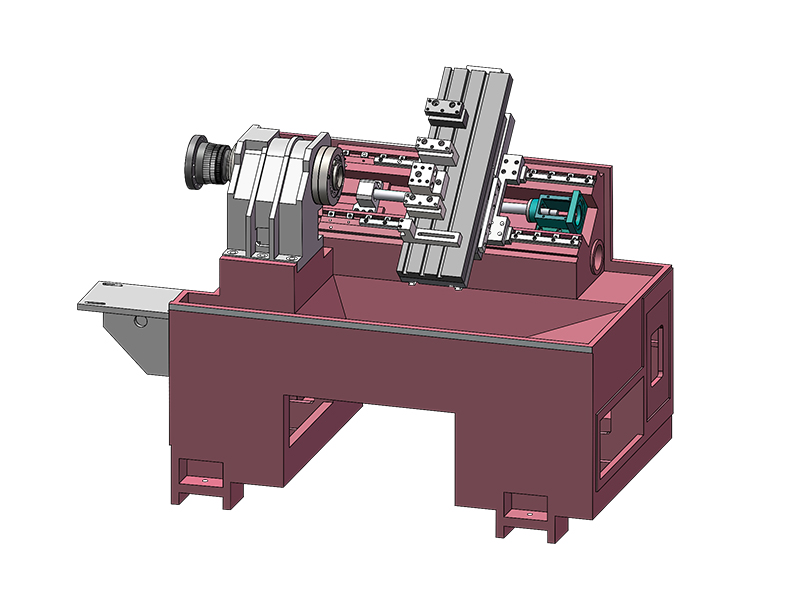

1. Tipo de plataforma de una pieza Base extra y 45 °, el diseño inclinado de la silla de montar puede garantizar la estabilidad de la máquina herramienta durante mucho tiempo.

2. Adoptar guía lineal de bola Hiwin, diseño de tramo grande, estructura estable, rigidez más fuerte del soporte de guía, adecuado para un alto procesamiento de corte de carga. La gran paleta adopta una estructura triangular, una fuerte resistencia a la deformación y una estructura más estable.

3. Adopte la unidad de husillo, tornillo de bola Hiwin/PMI, soporte de tornillo de soporte de tornillo LYC, lo que puede garantizar la precisión de mecanizado de la operación a largo plazo.

4. Presetidor de herramientas opcional, alimentador de barras, receptor parcial, transportador de chips automático (transportador de chips laterales o transportador de chips trasero).

Marca del sistema de control CNC

GSK988TA es estándar

Opcional:

HNC-808D-10G

Syntec 22ta

FanUC 0i-TF Plus

Siemens 828d

Mitsubishi

Solicitud

● Piezas de precisión

● Piezas mecánicas

● Piezas de hardware

● Herramientas manuales

● Piezas médicas

● Partes de reloj y reloj

● Piezas ópticas

● Auto Piezas

● Piezas de baño

● Accesorio para bicicletas

Alimentador automático de piezas

Adoptando la conducción del sistema hidráulico, la fuerza de alimentación es grande, adecuada para alimentación de material de barra más grande y más pesado. Tiene las ventajas de buena estabilidad y alta confiabilidad.

● Mejorar la eficiencia de producción

● Reducir el costo de producción

● Mejorar la seguridad de la producción

Receptor de barra

Utiliza aire comprimido como fuente de alimentación para lograr la función de empalme.

● realiza el mecanizado continuo

● Manejo y almacenamiento de la pieza de trabajo conveniente

Armadura de carga automática

Modo de agarre: agarre, manejo, levantamiento, giro

Adecuado para: accesorios de hardware, piezas de plástico, piezas electrónicas 3C, piezas de automóviles, piezas electrónicas y eléctricas, muebles y piezas de electrodomésticos.

Robot

Alta precisión y alta tasa de latido: con una repetibilidad de ± 0.02 mm y una tasa de latido máxima de 4 m/s, el robot puede transportar de manera eficiente las piezas, aumentando la productividad en un 20% - 40% en la carga y descarga de la máquina herramienta.

Carga y descarga del robot: una línea de producción, una sola inversión puede satisfacer las necesidades de producción de variedades múltiples.

Baja inversión y rendimiento rápido: un robot puede realizar la carga y descarga de una estación única o múltiple.

Torreta

La indexación de disco de cortador de energía adopta el disco servo cortador.

Puede cortar en direcciones hacia adelante e inversa.

Cambio de herramienta cercana de dos vías, velocidad rápida y alta eficiencia.

Alta precisión de posicionamiento y alta precisión de posicionamiento de repetición.

Alta rigidez y buena estabilidad

8 t servo torreta

12t Torreta de potencia

12t Torreta de potencia con eje Y

Lubricación automática

El lubricador automático ofrece automáticamente lubricante a la guía y tornillo del eje X y Z para garantizar un funcionamiento suave en todo momento.

En caso de escasez de petróleo, se emite una alarma y la máquina se detiene automáticamente.

Reprimición

Coronilla

Arrojar

Tamaño: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Tipo: sólido/ hueco

Jaw: 2/3/4JAWS

Indexación de chuck

ARTÍCULO	PARÁMETRO	UUNIT	HTC350
Mecanizado	Diámetro de balanceo máximo sobre la cama	mm	Φ350
	Diámetro de balanceo máximo sobre la diapositiva	mm	Φ120
	Capacidad de barra	mm	Φ40
	Orificio del huso	mm	Φ48
	Velocidad del huso máximo	rpm	4000
	Potencia del motor principal	KW	3.7kw
Alimentación	Viaje de eje x/z	mm	300/320
Alimentación	Velocidad de rapind del eje x/z	m/min	25/25
Toldador de herramientas	Soporte de herramientas de tipo pandillas
	Número de titulares de herramientas estándar	ordenador personal	5

	Especificaciones de la herramienta: giro/aburrido	mm	20 × 20/φ32
Exactitud	Entrada radial de cilíndrico exterior	mm	≤0.01
	Colocación	mm	≤0.01
	Colocación	mm	≤0.01
	Repetibilidad	mm	≤0.01
	Repetibilidad	mm	≤0.01
	Girando la redondez de las piezas de trabajo	mm	0.01
	Consistencia de girar la pieza de trabajo en la sección longitudinal	mm	0.1/75
Otros	Diseño de la máquina		Cama inclinada intergal
	Peso de la máquina	Kg	1450 kg
	Dimensión de la máquina (LXWXH)	mm	191014101660

Configuración estándar:

Sistema GSK/HNC,

Post de la herramienta de tipo de pandilla de 5 estaciones,

Huso A2-5,

Coronilla,

Tornillo de pelota local,

Guía lineal de hiwin,

Cubierta de protección,

Refrigerante y reciclaje,

Bomba de enfriamiento de 120 W,

Potencia del motor principal de 3.7kW.

Configuración opcional
Sistema CNC	Syntec System 7Ta
	Syntec System 21TA
Torreta	Torreta de 8 posición
Arrojar	6 'sólido Chuck
	6 'Hollow Chuck
Motor	Motor principal de 5.5kw
	5.5kW Electro-husillo
Portador de herramientas y cabezal de potencia	Soporte de herramientas cuadradas
	Portavasos redondos
	Rueda para moscas
	Máquina de bolas
Componente de conducción	Tornillo de pelota Hiwin
Protección	Puertas automáticas
	Techo automático
Exactitud	Renishaw Tool Presetter
Refrigerante	Bomba de enfriamiento de 500W
	Intercambiador de calor
	Aire acondicionado del gabinete
Automatización	Armadura de carga automática
	Robot
	Alimentador de barra 3-20 mm Tipo de cadena ST-20
	Alimentador de barra 5-26 mm automático SV-26
	Alimentador de barra SQ-20 Película de aceite de 3-20 mm
	Alimentador de barra SW-29 Película de aceite de 5-29 mm
	Alimentador de barra SG-36 Película de aceite de 5-36 mm
	Parte receptor
Limpio	Transportador de chips
	Skimmer de petróleo
