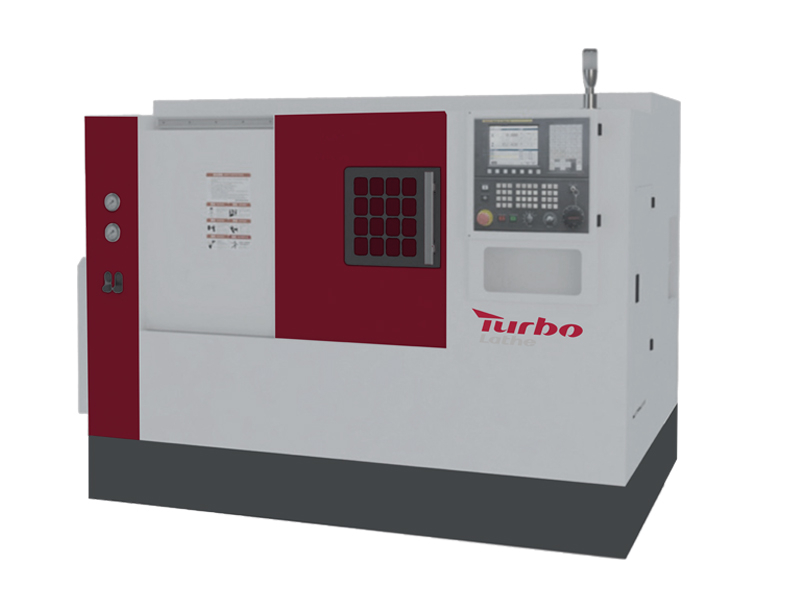

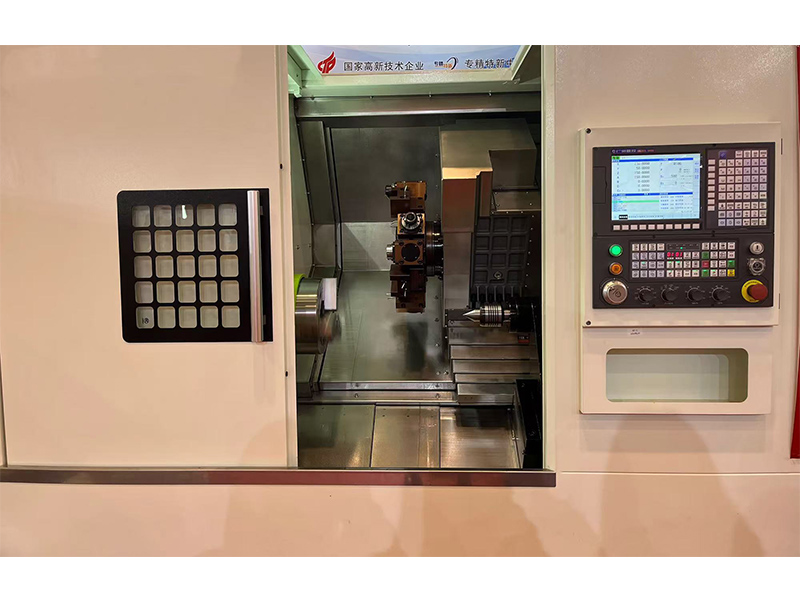

HTB50Y Double Spindle CNC torno
El HTB50Y es un producto estelar rentable de nuestra empresa, diseñado para satisfacer las necesidades de mecanizado eficiente. Para mejorar la experiencia y la productividad de mecanizado del usuario, hemos equipado este modelo con una torreta de potencia de elevación, lo que garantiza un cambio de herramientas rápida y flexible y realiza la combinación de giro de molinos. Además, este modelo también adopta un huso eléctrico de alto rendimiento, caracterizado por alta velocidad y alta precisión. Al mismo tiempo, el HTB50Y también está equipado con un soporte de cola programable MT#5 de alta rigidez, que admite un posicionamiento preciso y un ajuste automático, lo que lo hace más estable y confiable al mecanizar largas piezas de trabajo.

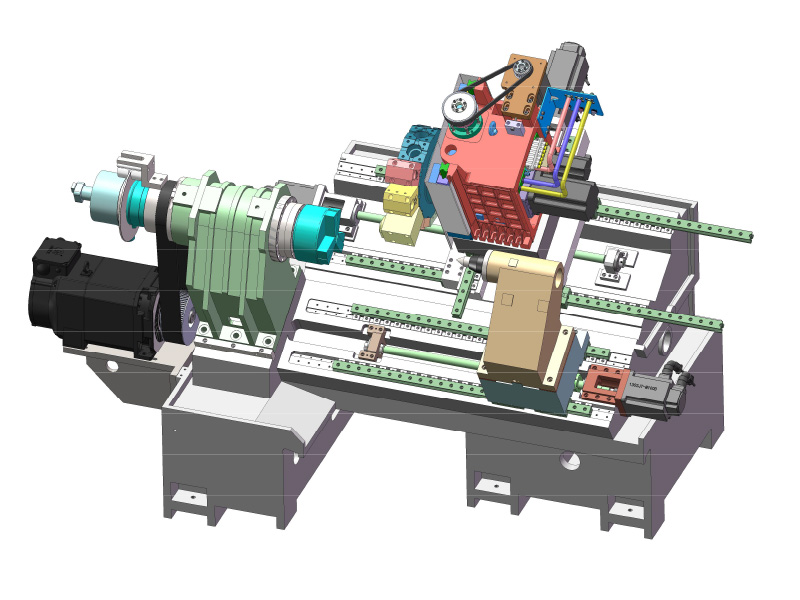

1. Diseño de estructura de lecho inclinado de 45 grados, protección interna con todo incluido.
2. Torreta de potencia de elevación, compuesto de giro y fresado, realización de giro, fresado y otras operaciones integradas de procesos múltiples.
3. Equipado con alta rigidez programable en la cola hidráulica para garantizar un soporte estable y una fuerza uniforme de la pieza de trabajo durante el mecanizado.
4. El componente central de la máquina herramienta adopta el huso eléctrico de alta precisión, que se caracteriza por alta velocidad, alto par y baja vibración.
Marca del sistema de control CNC
GSK988TA es estándar
Opcional:
HNC-808D-10G
Syntec 22ta
FanUC 0i-TF Plus
Siemens 828d
Mitsubishi
Solicitud
● Piezas de precisión
● Piezas mecánicas
● Piezas de hardware
● Herramientas manuales
● Piezas médicas
● Partes de reloj y reloj
● Piezas ópticas
● Auto Piezas
● Piezas de baño
● Accesorio para bicicletas
Alimentador automático de piezas
Adoptando la conducción del sistema hidráulico, la fuerza de alimentación es grande, adecuada para alimentación de material de barra más grande y más pesado. Tiene las ventajas de buena estabilidad y alta confiabilidad.
● Mejorar la eficiencia de producción
● Reducir el costo de producción
● Mejorar la seguridad de la producción
Receptor de barra
Utiliza aire comprimido como fuente de alimentación para lograr la función de empalme.
● realiza el mecanizado continuo
● Manejo y almacenamiento de la pieza de trabajo conveniente
Armadura de carga automática
Modo de agarre: agarre, manejo, levantamiento, giro
Adecuado para: accesorios de hardware, piezas de plástico, piezas electrónicas 3C, piezas de automóviles, piezas electrónicas y eléctricas, muebles y piezas de electrodomésticos.
Robot
Alta precisión y alta tasa de latido: con una repetibilidad de ± 0.02 mm y una tasa de latido máxima de 4 m/s, el robot puede transportar de manera eficiente las piezas, aumentando la productividad en un 20% - 40% en la carga y descarga de la máquina herramienta.
Carga y descarga del robot: una línea de producción, una sola inversión puede satisfacer las necesidades de producción de variedades múltiples.
Baja inversión y rendimiento rápido: un robot puede realizar la carga y descarga de una estación única o múltiple.
Torreta
La indexación de disco de cortador de energía adopta el disco servo cortador.
Puede cortar en direcciones hacia adelante e inversa.
Cambio de herramienta cercana de dos vías, velocidad rápida y alta eficiencia.
Alta precisión de posicionamiento y alta precisión de posicionamiento de repetición.
Alta rigidez y buena estabilidad
8 t servo torreta
12t Torreta de potencia
12t Torreta de potencia con eje Y
Reprimición
Coronilla
Arrojar
Tamaño: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
Tipo: sólido/ hueco
Jaw: 2/3/4JAWS

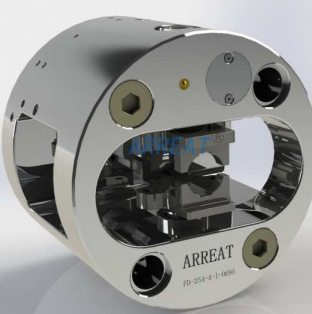

Indexación de chuck
| Configuración opcional | ||
| Sistema CNC | Syntec System 7Ta |  |
| Syntec System 21TA | ||
| Syntec System 22tb | ||
| Sistema FanUC 0i-TF Plus | ||
| Sistema Siemens 828d | ||
| Sistema FanUC 0i-TF Plus con eje C | ||
| Sistema Siemens 828d con el eje C | ||
| Arrojar | 10 'sólido Chuck |  |
| 8 'indexando Chuck | ||
| 10 'indexando Chuck | ||
| Portador de herramientas y cabezal de potencia | Soporte de herramientas cuadradas |  |

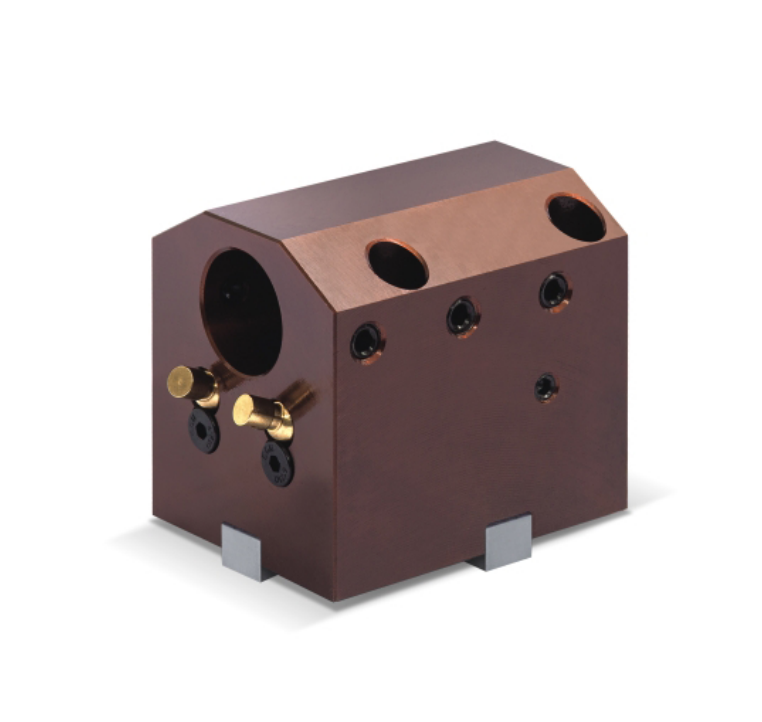

| Portavasos redondos | ||
| BMT55 0 ° Soporte de potencia | ||
| BMT55 90 ° Soporte de potencia | ||
| BMT40 0 ° Soporte de potencia | ||
| BMT40 90 ° Soporte de potencia | ||
| Protección | Puerta automática |  |
| Techo automático | ||
| Exactitud | Renishaw Tool Presetter |  |

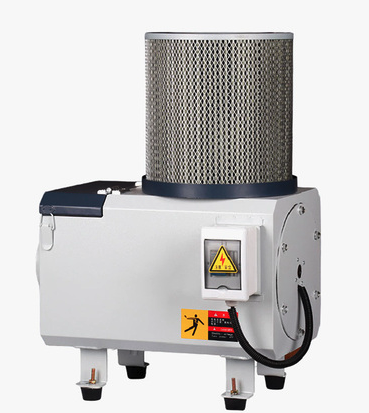

| Limpiador | Skimmer de petróleo |  |
| Eliminación de refrigerante y chips | Bomba de enfriamiento de 500W |  |
| Transportador de chips | ||
| Automatización | Armadura de carga automática |  |
| Robot | ||
| Alimentador de barra 3-20 mm Tipo de cadena ST-20 | ||
| Alimentador de barra 5-26 mm automático SV-26 | ||
| Alimentador de barra SQ-20 Película de aceite de 3-20 mm | ||
| Alimentador de barra SW-29 Película de aceite de 5-29 mm | ||
| Alimentador de barra SG-36 Película de aceite de 5-36 mm | ||
| Alimentador de barra SD-51 Película de aceite de 5-50 mm | ||
| Alimentador de barra SH55 8-55 mm | ||
| Alimentador de barra SH56 8-65 mm | ||
| Parte receptor | ||
